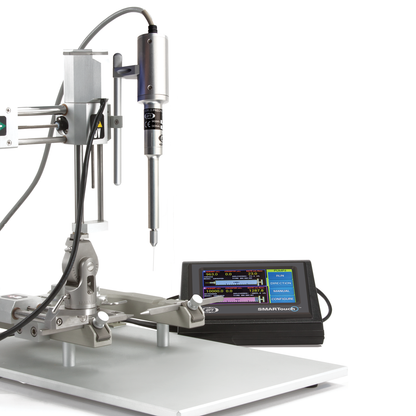

Inyector Nanolitro 2020

Inyecciones precisas de volúmenes de nanolitros con el intuitivo controlador SMARTouch™

NANOLITER2020 es el sistema completo. El 300704 es únicamente el cabezal del inyector NANOLITER2020; no incluye el controlador ni los accesorios.

• Realice inyecciones de volúmenes de hasta 2.3nL con micropipetas de vidrio con vástago corto. No se recomienda usar puntas de cono largo para garantizar una inyección adecuada de la muestra.
• El inyector de nanolitros funciona según el principio de desplazamiento positivo. Un motor paso a paso micrométrico interno mueve con precisión el émbolo metálico, que empuja el aceite dentro de la micropipeta, y la capa de aceite expulsa volúmenes de muestra acuosa de nanolitros por la punta de la pipeta.
• El control preciso del desplazamiento del émbolo, junto con el sellado adecuado entre la junta, la micropipeta de vidrio y el aceite, garantiza precisión y exactitud
• El sistema NANOLITER2020 incluye el inyector NANOLITER 300704, el controlador MICRO2T SMARTouch™ y numerosos accesorios necesarios (consulte los detalles)

Beneficios

• Minimiza la pérdida de muestras costosas o escasas, ya que las inyecciones se realizan con micropipetas de vidrio rellenas por detrás con aceite mineral, y la muestra se carga por delante.
• Controle hasta dos bombas simultáneamente
• Se monta fácilmente en un micromanipulador (p. ej., M3301) o en un marco estereotáxico (p. ej., 505313)
• Las inyecciones se realizan con micropipetas de vidrio rellenas por detrás con aceite mineral, y la muestra se carga por delante. Este método minimiza la pérdida de muestras costosas y escasas cuando basta con un volumen mínimo de muestra. (Consulte las preguntas frecuentes para obtener más detalles).
• Control preciso de los volúmenes de inyección (en el rango de nanolitros a microlitros) y de las velocidades de inyección
• Interfaz táctil fácil de usar y representación gráfica del estado del volumen en el controlador MICRO2T
• El indicador LED ofrece una señal visual de conectividad
• Realice inyecciones con un interruptor de pie opcional (13142)
• El inyector es compatible con micropipetas de vidrio de distintos diámetros exteriores (en el rango de 1.1-1.5 mm)
• Garantía premium disponible

Aplicaciones

El inyector NANOLITER2020 es ideal para realizar inyecciones de nanolitros a microlitros, principalmente en ranas (ovocitos de Xenopus), peces (pez cebra) y modelos de organoides, usando micropipetas de vidrio de vástago corto. Consulte nuestra oferta de bombas neumáticas si su aplicación requiere una punta de cono largo.

Notas importantes

• Se requiere el controlador MICRO2T SMARTouch™ para operar el inyector 300704 (el mismo controlador MICRO2T se puede usar con las bombas UMP3).

• 300746 Se requiere un kit de piezas de repuesto para usar con el inyector 300704

• Las micropipetas de vidrio no están incluidas con el 300704. Use micropipetas de vidrio de vástago corto de WPI (p. ej., TIP10XV119 o puntas estiradas con un diámetro interior de punta ≥10µm y un diámetro exterior de 1.0-1.14mm (recomendado); son compatibles hasta 1.5mm de diámetro exterior) o use capilares de vidrio (504949 o 504950) y un estirador para fabricar micropipetas.

• Use unas pinzas (501981) para sacar las juntas del cabezal inyector NANOLITER2020

• El cabezal inyector 300704 incluye un juego de juntas instalado en el inyector para usar con vidrio pulido al fuego de 1.0-1.14mm de diámetro exterior (compatible con hasta 1.5mm de diámetro exterior si se cambia la junta).

• Evite llenar en exceso las capilares con aceite mineral, ya que puede desbordarse durante el funcionamiento del sistema y comprometer el asentamiento de la pipeta.



Opciones

Código de pedido	Descripción
NANOLITER2020	Sistema completo (inyector y controlador)
300704	Solo cabezal inyector NANOLITER2020



Mejoras de NANOLITER2020

• Se conecta directamente a nuestro controlador MICRO2T SMARTouch™, así como al controlador MICRO4, que también se puede usar con la bomba UMP3 de WPI
• El cabezal inyector tiene un indicador LED que se ilumina de color rojo intenso en modo RUN y de color rojo tenue cuando está conectado al controlador. El indicador LED muestra que hay comunicación correcta entre la bomba y el controlador.
• Se recomienda usar la micropipeta de vidrio pulido al fuego de 1.14 mm de diámetro externo con la junta delantera verde. Use micropipetas de vidrio pulido al fuego con otros diámetros externos cambiando la junta delantera (junta verde para vidrio de 1.1-1.14 mm de diámetro externo, negra para 1.3-1.35 mm y roja para 1.5 mm).
• Mayor precisión gracias a la validación exhaustiva del desplazamiento del émbolo
• El sistema es más fácil de usar y manejar
• El inyector tiene un elegante diseño plateado

Componentes

El sistema NANOLITER2020 incluye todos los componentes indicados abajo.

NOTA: El 300704 es únicamente el cabezal inyector NANOLITER y se puede comprar por separado. El 300704 no incluye el controlador ni ninguno de los accesorios necesarios indicados en la tabla siguiente.

Código de pedido	Descripción	Cantidad
300704	Cabezal inyector NANOLITER2020 [Se ha instalado un juego de juntas (junta delantera verde) para usar con vidrio de 1.1-1.14 mm]	1
Los artículos indicados abajo ya están incluidos con el sistema NANOLITER2020 o se pueden comprar por separado:
MICRO2T	Controlador SMARTouch	1
501981	Pinzas para extraer las juntas	1
504949	Capilar de vidrio (diámetro interno = 0.530 mm, diámetro externo 1.14 mm)	1 (paquete de 300)
1TIP10XV119	Micropipetas de vidrio (diámetro interno = 0.530 mm, diámetro externo 1.14 mm, diámetro interno de la punta = 10 μm)	2
300746 El kit de piezas de repuesto incluye:
	Llave Allen 14456 de 0.035 hexagonal	1
	MF34G MicroFil de calibre 34	1
	Kit de juntas tóricas 300733 para NANOLITER2020	5
	Jeringa de 1 cc 3563	1
	Pistón de repuesto 300514 para NANOLITER2020	2

Se incluyen dos micropipetas de punta de vidrio de muestra (TIP10XV119). Use pipetas de vidrio pretiradas de WPI o use un capilar de vidrio (504949) (incluido con NANOLITER2020) y un extractor para fabricar sus propias micropipetas.

Asegúrese de extraer pipetas de vástago corto ≥10µm de diámetro interno en la punta y 1.0-1.14mm de diámetro externo (recomendado); serán compatibles hasta 1.5mm de diámetro externo).

NANOLITER2010 vs. NANOLITER2020

Tipo	Inyector NANOLITER 2010	Inyector NANOLITER 2020
Compatible con micropipetas de vidrio pulido al fuego con un diámetro exterior de 1,14 mm	Sí	Sí
Compatible con micropipetas de vidrio pulido al fuego con un diámetro exterior de 1,3 o 1,5 mm	No	Sí
Se incluye el soporte (500778) para fijarlo a un micromanipulador o marco estereotáxico	Sí	No (barra de montaje diferente incluido)
Compatible con el controlador NANOLITER2010	Sí	No
Compatible con los controladores MICRO2T y MICRO4	Sí	Sí
Se necesita un adaptador para conectar al MICRO2T	Sí	No
Incluye indicador LED	No	Sí
Se puede controlar con pedal	Sí	Sí

Folleto del NANOLITER2020

Guía de inicio rápido del inyector NANOLITER2020

Manual de instrucciones del NANOLITER2020

Solución de problemas de atascos del NANOLITER2020

Vídeo

Cinco motivos para probar el microinyector NANOLITER2020

Uso del nuevo inyector WPI NANOLITER2020

Configuración del Nanoliter 2020

Llenado frontal de una micropipeta con el inyector WPI Nanoliter2010

Sustitución de la junta del Nanoliter2010



Preguntas frecuentes (FAQ)

• ¿Qué ventaja tiene usar micropipetas de vidrio llenadas con aceite desde el extremo posterior?

El término «llenado posterior» se refiere al proceso de llenar la micropipeta desde el extremo grande, sin estirar. «Llenado frontal» es el término que se utiliza para describir el llenado de una micropipeta por el pequeño extremo delantero estirado. Primero se llenan completamente las micropipetas de vidrio con aceite mineral desde el extremo posterior y se fijan al cabezal inyector NANOLITER. Luego, se dispensa un poco de aceite mineral por la punta. Esto crea espacio y genera la presión necesaria para llenar las muestras por la punta, desde el extremo frontal. El llenado frontal de la muestra evita derramar o perder muestras costosas o escasas, algo que puede ocurrir al llenarlas desde el extremo posterior. Cuando el volumen de la muestra es bajo, llenar primero las micropipetas de vidrio con aceite desde el extremo posterior y luego la muestra desde el extremo frontal puede ser la única opción.



• ¿Puedo usar el antiguo controlador estándar de WPI para accionar el cabezal inyector 300704?

El cabezal inyector WPI NANOLITER2020 (300704) necesita el controlador MICRO2T (recomendado). Se puede usar el controlador MICRO4 de WPI para controlar la bomba. El cabezal inyector 300704 no se puede usar con el antiguo controlador estándar de WPI.



• ¿Puedo usar el mismo controlador MICRO2T que uso con la bomba UMP3? ¿Necesito un adaptador adicional para usar la bomba 300704 con mi controlador MICRO2T actual?

Sí, se puede usar el mismo controlador MICRO2T para controlar la bomba UMP3 y el Nanoliter2010. No se necesita ningún adaptador adicional. El 300704 se conecta directamente al controlador MICRO2T.



• ¿Puedo accionar la bomba con un pedal?

Sí, puede usar el interruptor de pedal 13142. No está incluido en el sistema NANOLITER2020 y se vende por separado.



• ¿Qué hago si las micropipetas de vidrio se sueltan después de colocarlas o no puedo llenar una muestra por la parte frontal?

Para rellenar micropipetas de vidrio se utiliza aceite mineral inodoro e incoloro. Con la micropipeta de vidrio instalada y tras derramarse aceite gradualmente durante varios usos, las juntas se vuelven demasiado resbaladizas para sujetarla en su sitio. Use toallitas Kimwipes para absorber el aceite derramado dentro del cabezal del inyector y en el exterior de las micropipetas de vidrio, y para limpiar las juntas. Para la limpieza se pueden usar toallitas rociadas con etanol o isopropanol al 70 %. Si limpiar el aceite derramado no resuelve el problema, hay que instalar un juego nuevo de juntas.



• Coloco las juntas tóricas en el orden y la orientación correctos según su video, pero aun así no consigo un sellado hermético. ¿Qué se puede hacer?

Si la junta trasera está floja o montada al revés, puede haber fugas por el conducto de aire. Esta junta debe quedar ajustada al alambre del émbolo. Si se prueba la pipeta tirando de ella, puede salirse fácilmente de la junta intermedia y producirse una fuga por infusión de aire. El extremo del vidrio debe ser liso (y no tener grietas) y mantenerse firmemente apoyado contra el asiento intermedio mientras se enrosca la pinza. Ese asiento de plástico se deformará un poco y se amoldará al extremo del vidrio. Los fluidos también pueden salir por sí solos sin contrapresión, incluso si el sellado es correcto, pero esa mezcla es muy pequeña con una punta de 10 um. Si alguna de las juntas traseras deja pasar aire, habrá fugas.

Especificaciones del inyector NANOLITER2020/300704

Tipo	Descripción
Diámetro exterior del émbolo de NANOLITER 2020	482 µm
Capacidades de uso del vidrio	Vidrio pulido al fuego de 1.0-1.14 mm de diámetro exterior con junta frontal verde Vidrio pulido al fuego de 1.30-1.35 mm de diámetro exterior con junta frontal negra Vidrio pulido al fuego de 1.5 mm de diámetro exterior con junta frontal roja
Vidrio recomendado	TIP10XV119 (micropipeta) Capilares de vidrio pulido al fuego de 1.14 mm de diámetro exterior (504949 & 504950)
Volumen mínimo de inyección recomendado	2.3 nL con vidrio de 1.14 de diámetro exterior (TIP10XV119 y junta frontal verde) 4.6 nL con vidrio de 1.5 mm de diámetro exterior (vidrio pulido al fuego de 1.5 mm de diámetro exterior y junta frontal roja)
Volumen máximo de inyección	4200 nL
Volumen mínimo de inyección	2.3 nL
Velocidad máxima	644 nL/s
