Inyector Nanolitro 2020

Inyecciones precisas de volúmenes de nanolitros con el intuitivo controlador SMARTouch™

NANOLITER2020 es el sistema completo. El 300704 es únicamente el cabezal inyector NANOLITER2020; el controlador y los accesorios no están incluidos.

• Realice inyecciones de volúmenes de nanolitros de hasta 2,3 nL utilizando micropipetas de vidrio con vástago corto. No se recomienda utilizar puntas con conicidad larga para garantizar una inyección adecuada de la muestra.
• El inyector de nanolitros funciona según el principio de desplazamiento positivo. Un motor paso a paso con micrómetro interno mueve con precisión el émbolo metálico, que empuja el aceite dentro de la micropipeta, y la capa de aceite expulsa volúmenes de muestra acuosa de nanolitros por la punta de la pipeta.
• El control preciso del desplazamiento del émbolo, junto con el sellado adecuado entre la junta, la micropipeta de vidrio y el aceite, garantiza precisión y exactitud.

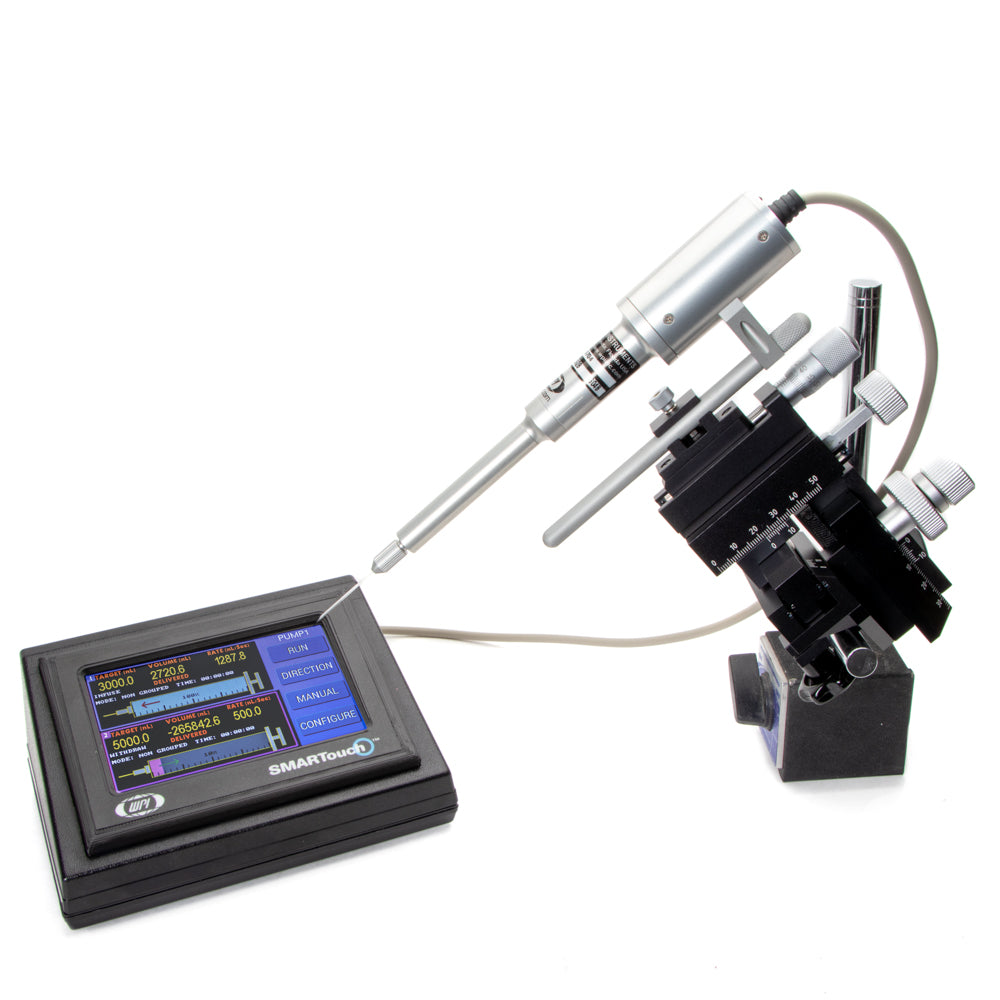

• El sistema NANOLITER2020 incluye el inyector NANOLITER 300704, el controlador MICRO2T SMARTouch™ y muchos accesorios necesarios (consulte los detalles).

Beneficios

• Minimiza la pérdida de muestras costosas o escasas, ya que las inyecciones se realizan con micropipetas de vidrio rellenadas posteriormente con aceite mineral y la muestra se carga por el frente.
• Controle hasta dos bombas simultáneamente.
• Se monta fácilmente en un micromanipulador (p. ej., M3301) o un marco estereotáxico (p. ej., 505313)
• Las inyecciones se realizan con micropipetas de vidrio rellenadas posteriormente con aceite mineral, y la muestra se carga por el frente. Este método minimiza la pérdida de muestras costosas y escasas cuando un volumen diminuto de muestra puede ser suficiente. (Consulte las preguntas frecuentes para obtener más información).
• Control preciso de los volúmenes de inyección (en el rango de nanolitros a microlitros) y de las velocidades de inyección.
• Interfaz de pantalla táctil fácil de usar y representación gráfica del estado del volumen en el controlador MICRO2T.
• El indicador LED ofrece una indicación visual de la conectividad.
• Realice inyecciones con un interruptor de pedal opcional (13142)
• El inyector es compatible con micropipetas de vidrio de distintos diámetros exteriores (en el rango de 1,1 a 1,5 mm).
• Garantía prémium disponible

Aplicaciones

El inyector NANOLITER2020 es perfecto para realizar inyecciones en el rango de nanolitros a microlitros, principalmente en ranas (ovocitos de Xenopus), peces (pez cebra) y modelos de organoides, utilizando micropipetas de vidrio con vástago corto. Consulte nuestras opciones de bombas neumáticas si necesita una punta con conicidad larga para su aplicación.

Notas importantes

• Se requiere el controlador MICRO2T SMARTouch™ para operar el inyector 300704 (el mismo controlador MICRO2T puede utilizarse con las bombas UMP3).

• 300746 Kit de piezas de repuesto necesario para utilizarlo con el inyector 300704

• Las micropipetas de vidrio no están incluidas con el 300704. Utilice micropipetas de vidrio de vástago corto de WPI (p. ej., TIP10XV119, o puntas extraídas con un ID de punta ≥10 µm y un OD de 1,0-1,14 mm (recomendado); serán compatibles hasta 1,5 mm de OD), o utilice capilares de vidrio (504949 o 504950) y un extractor para fabricar micropipetas.

• Utilice unas pinzas (501981) para extraer las juntas del cabezal inyector NANOLITER2020

• El cabezal inyector 300704 viene con un juego de juntas instalado en el inyector para utilizarse con vidrio pulido al fuego de 1,0-1,14 mm de OD (con capacidad de hasta 1,5 mm de OD cambiando la junta).

• Evite llenar en exceso los capilares con aceite mineral, ya que puede desbordarse durante el funcionamiento del sistema y comprometer el asentamiento de la pipeta.



Opciones

Código de pedido	Descripción
NANOLITER2020	Sistema completo (inyector y controlador)
300704	Solo cabezal inyector NANOLITER2020



Mejoras del NANOLITER2020

• Se conecta directamente a nuestro controlador MICRO2T SMARTouch™, así como al controlador MICRO4, que también puede utilizarse con la bomba UMP3 de WPI
• El cabezal inyector tiene un indicador LED que se ilumina en rojo brillante en el modo RUN y en rojo tenue cuando está conectado al controlador. El indicador LED muestra que existe una comunicación correcta entre la bomba y el controlador.
• Se recomienda utilizar la micropipeta de vidrio pulido al fuego con OD de 1,14 mm con la junta frontal verde. Utilice micropipetas de vidrio pulido al fuego con distintos OD cambiando la junta frontal (junta verde para vidrio con OD de 1,1-1,14 mm, negra para 1,3-1,35 mm y roja para 1,5 mm).
• Mayor precisión gracias a la validación exhaustiva del desplazamiento del émbolo
• El sistema es más fácil de usar y manejar
• El inyector tiene un elegante diseño plateado

Componentes

El sistema NANOLITER2020 incluye todos los componentes que se indican a continuación.

NOTA: El 300704 es únicamente el cabezal inyector NANOLITER y puede adquirirse por separado. El 300704 no incluye el controlador ni ninguno de los accesorios necesarios que se indican en la tabla siguiente.

Código de pedido	Descripción	Cantidad
300704	Cabezal inyector NANOLITER2020 [One Set of Gasket (Front Green Gasket) to use with 1.1-1.14 mm Glass is installed]	1
Los artículos que se indican a continuación ya están incluidos con el sistema NANOLITER2020 o pueden adquirirse por separado:
MICRO2T	Controlador SMARTouch	1
501981	Pinzas para extraer juntas	1
504949	Capilar de vidrio (ID = 0,530 mm, OD 1,14 mm)	1 (paquete de 300)
TIP10XV119	Micropipetas de vidrio (ID = 0,530 mm, OD 1,14 mm, ID de la punta = 10 μm)	2
300746 El kit de piezas de repuesto incluye:
	14456 Llave Allen de 0,035 pulgadas	1
	MF34G MicroFil de calibre 34	1
	300733 Kit de juntas tóricas para NANOLITER2020	5
	3563 Jeringa de 1 cc	1
	300514 Pistón de repuesto para NANOLITER2020	2

Se incluyen dos micropipetas de vidrio con puntas para muestras (TIP10XV119). Utilice las pipetas de vidrio preestiradas de WPI o utilice un capilar de vidrio (504949) (incluido con NANOLITER2020) y un estirador para fabricar sus propias micropipetas.

Asegúrese de estirar pipetas de vástago corto con un diámetro interior de la punta ≥10 µm y un diámetro exterior de 1,0-1,14 mm (recomendado); serán compatibles diámetros exteriores de hasta 1,5 mm).

NANOLITER2010 frente a NANOLITER2020

Tipo	Inyector NANOLITER 2010	Inyector NANOLITER 2020
Compatible con micropipetas de vidrio pulido al fuego de 1,14 mm de diámetro exterior	Sí	Sí
Compatible con micropipetas de vidrio pulido al fuego de 1,3 o 1,5 mm de diámetro exterior	No	Sí
Soporte (500778) incluida para fijarlo a un micromanipulador o marco estereotáxico	Sí	No (barra de montaje diferente incluido)
Compatible con el controlador NANOLITER2010	Sí	No
Compatible con los controladores MICRO2T y MICRO4	Sí	Sí
Se requiere un adaptador para conectarlo al MICRO2T	Sí	No
Indicador LED incluido	No	Sí
Controlable mediante pedal	Sí	Sí

Folleto del NANOLITER2020

Guía de inicio rápido del inyector NANOLITER2020

Manual de instrucciones del NANOLITER2020

Solución de problemas del NANOLITER2020 atascado

Vídeo

Cinco razones para probar el microinyector NANOLITER2020

Uso del nuevo inyector NANOLITER2020 de WPI

Configuración del Nanoliter 2020

Llenado frontal de una micropipeta con el inyector Nanoliter2010 de WPI

Reemplazo de la junta del Nanoliter2010



Preguntas frecuentes (FAQ)

• ¿Cuál es la ventaja de utilizar micropipetas de vidrio llenadas con aceite por el extremo posterior?

El término «llenado posterior» se refiere al proceso de llenar la micropipeta desde el extremo grande, no estirado. «Llenado frontal» es el término utilizado para describir el llenado de una micropipeta a través del extremo frontal pequeño y estirado de la micropipeta. Primero, las micropipetas de vidrio se llenan completamente con aceite mineral por el extremo posterior y se fijan al cabezal inyector NANOLITER. Después, se dispensa un poco de aceite mineral por la punta. Esto crea el espacio y genera la presión necesaria para llenar las muestras por el extremo frontal a través de la punta. El llenado frontal de la muestra evita el derrame o la pérdida de muestras costosas o escasas que puede producirse al llenar las muestras por el extremo posterior. Cuando el volumen de muestra es bajo, llenar primero las micropipetas de vidrio por el extremo posterior con aceite y luego llenar la muestra por el extremo frontal puede ser la única opción.



• ¿Puedo utilizar el controlador estándar antiguo de WPI para hacer funcionar el cabezal inyector 300704?

El cabezal inyector WPI NANOLITER2020 (300704) necesita el controlador MICRO2T (recomendado). El controlador MICRO4 de WPI puede utilizarse para controlar la bomba. El cabezal inyector 300704 no puede utilizarse con el controlador estándar antiguo de WPI.



• ¿Puedo utilizar el mismo controlador MICRO2T que uso con la bomba UMP3? ¿Necesito un adaptador adicional para utilizar la bomba 300704 con mi controlador MICRO2T actual?

Sí, el mismo controlador MICRO2T puede utilizarse para controlar la bomba UMP3 y el Nanoliter2010. No se necesita ningún adaptador adicional. El modelo 300704 se conecta directamente al controlador MICRO2T.



• ¿Puedo hacer funcionar la bomba mediante un interruptor de pedal?

Sí, puede utilizar el interruptor de pedal 13142. Esto no está incluido en el sistema NANOLITER2020 y se vende por separado.



• ¿Qué hago si las micropipetas de vidrio se desprenden después de colocarlas o no puedo llenar una muestra por la parte frontal?

Para rellenar por detrás las micropipetas de vidrio se utiliza aceite mineral inodoro e incoloro. Mientras la micropipeta de vidrio está instalada y debido a los derrames graduales tras varios usos, las juntas se vuelven demasiado resbaladizas para mantener la micropipeta de vidrio en su sitio. Use Kimwipes para absorber el aceite derramado dentro del cabezal del inyector, en el exterior de las micropipetas de vidrio y para limpiar las juntas. Para la limpieza pueden utilizarse toallitas rociadas con etanol o isopropanol al 70 %. Si limpiar el aceite derramado no resuelve el problema, es necesario instalar un juego nuevo de juntas.



• Coloco las juntas tóricas en el orden y la orientación correctos según su video, pero sigo sin conseguir un sellado hermético. ¿Qué se puede hacer?

Si la junta trasera está floja o montada al revés, puede haber fugas por el conducto de aire. Esta junta debe quedar ajustada al alambre del émbolo. Si se somete la pipeta a una prueba de tracción, puede desprenderse fácilmente de la junta intermedia y producir fugas por infusión de aire. El extremo posterior del vidrio debe ser liso (y no presentar grietas) y mantenerse firmemente apoyado sobre el asiento intermedio mientras se enrosca la pinza. Ese asiento de plástico se deformará ligeramente y se «moldeará» al extremo del vidrio. Los fluidos también pueden salir por sí solos sin añadir contrapresión, incluso si hay un buen sellado, pero esa cantidad de mezcla en una punta de 10 µm es muy pequeña. Si alguna de las juntas traseras permite el paso de aire, habrá fugas.

Especificaciones del inyector NANOLITER2020/300704

Tipo	Descripción
Diámetro exterior del émbolo de NANOLITER 2020	482 µm
Capacidades de uso del vidrio	Vidrio de 1,0-1,14 mm de diámetro exterior pulido al fuego con junta frontal verde Vidrio de 1,30-1,35 mm de diámetro exterior pulido al fuego con junta frontal negra Vidrio de 1,5 mm de diámetro exterior pulido al fuego con junta frontal roja
Vidrio recomendado	TIP10XV119 (micropipeta) Capilares de vidrio de 1,14 mm de diámetro exterior pulidos al fuego (504949 y 504950)
Volumen mínimo de inyección recomendado	2,3 nL con vidrio de 1,14 mm de diámetro exterior (TIP10XV119 y junta frontal verde) 4,6 nL con vidrio de 1,5 mm de diámetro exterior (vidrio de 1,5 mm de diámetro exterior pulido al fuego y junta frontal roja)
Volumen máximo de inyección	4200 nL
Volumen mínimo de inyección	2,3 nL
Velocidad máxima	644 nL/s
