EVOM™ Elektrode für TEER

  • endohm-12g_2
  • endohm-6g_1_1
  • endohm-connection_1
  • endohm-24snapg-w-cup_1_1
  • endohom-top_1
  • endohms-2018-labeled_1_1_1
$2,250
$2,250

EVM-EL-03-01-01

$2,250
$2,250
Optionen

Preise gelten nur in den USA, Kanada und Puerto Rico.

TEER-Messung in einzelnen Cups

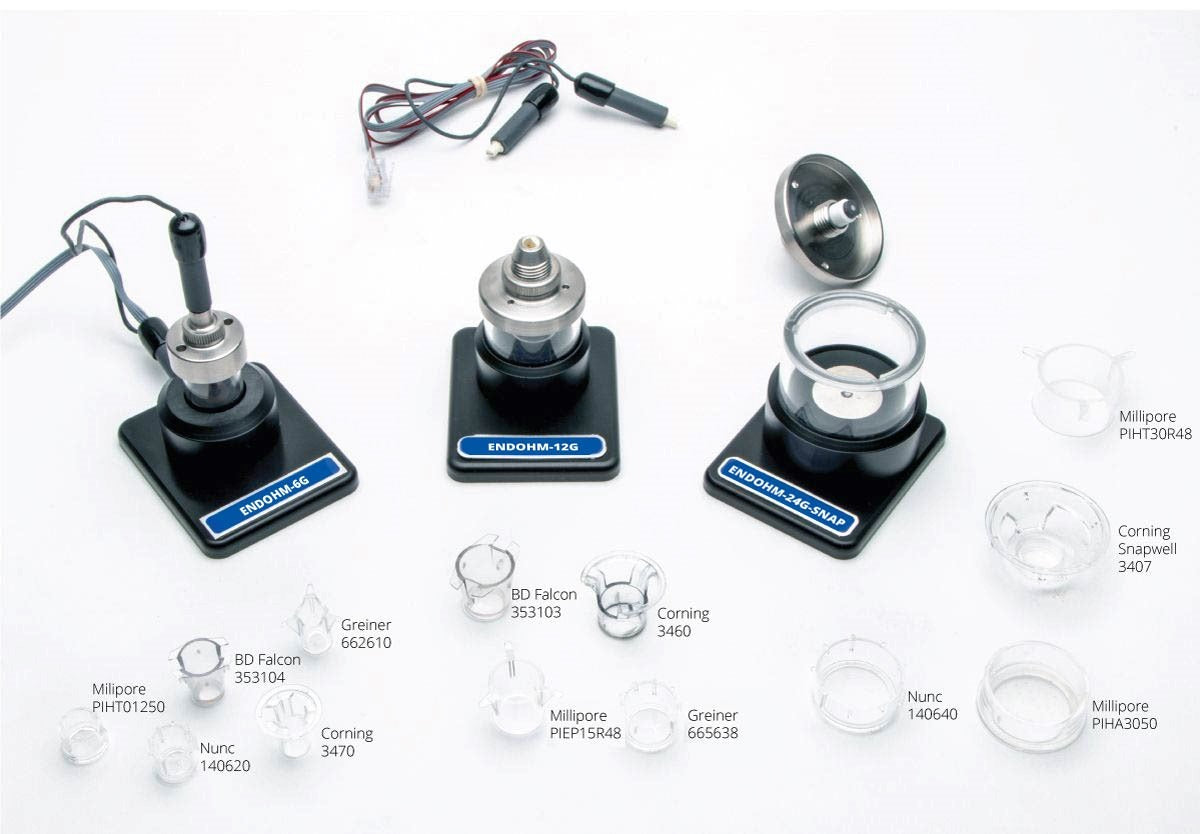

Mit dem Widerstandsmessgerät EVOM™ Manual von WPI liefern die Endohm-Kammern reproduzierbare Widerstandsmessungen von Endothel- und Epithelmonolayern in Kulturgefäßen. Übertragen Sie die Gefäße zur Messung aus ihren Kulturwells in die Endohm-Kammer, anstatt Handelektroden zu verwenden. Die Kammer und der Deckel enthalten jeweils ein Paar konzentrischer Elektroden: ein spannungsempfindliches Silber/Silberchlorid-Pellet in der Mitte sowie eine ringförmige Stromelektrode. Die Höhe der oberen Elektrode kann an Zellkulturgefäße verschiedener Hersteller angepasst werden.

Neugierig, wie die EndOhm-Kammer die Reproduzierbarkeit bei TEER-Experimenten verbessert?

Entdecken Sie die Vorteile hier!

Einzelheiten

Zur TEER-Messung epithelialer und endothelialer Zellkulturen

  • Die obere Halterung der neuen EndOhm-Kammer besteht aus Polycarbonat und wird von Alkohol nicht angegriffen
  • Die Glaskammer lässt sich leichter reinigen und ist kratzfester als die Vorgängerversionen. Von der Verwendung des EndOhm im Inkubator wird wegen des Risikos eines Glasbruchs abgeraten.
  • Einstellbare Höhe der apikalen Elektrode
  • Die glasklare Glaskammer ermöglicht die Sichtkontrolle der Positionierung der apikalen Elektrode
  • Neuer Einsatzhalter mit 120º-Dreifachstützen für Einsätze mit drei Beinen
  • Drei Größen decken ein breites Spektrum an Well-Bechergrößen verschiedener Hersteller ab
  • Kompatibel mit EVOM3 und EVOM™ Manual

Die passenden EndOhm-Kammern für EVOM, EVOM2™ sowie Millicell® ERS und ERS2 finden Sie auf der Produktseite hier.

Optionen

Bestellcode Beschreibung
EVM-EL-03-01-01 EndOhm für 6-mm-Kulturbecher (24 Wells pro Platte)
EVM-EL-03-01-02 EndOhm für 12-mm-Kulturbecher (12 Wells pro Platte)
EVM-EL-03-01-03 EndOhm für 24-mm-Kulturbecher und Costar Snapwell (6 Wells pro Platte)

Vorteile

  • Stabilität und Reproduzierbarkeit sind den STX4-Elektroden überlegen; Toleranz: 1 %
  • Kompatibel mit 6-, 12- oder 24-Well-Platten mit herausnehmbaren Einsätzen
  • Das symmetrische Elektrodenmuster verteilt den Prüfstrom gleichmäßig
  • Dreibeinige Halterungen sorgen für mechanische Stabilität und halten die Membran parallel zu den Elektroden
  • Einfaches Testverfahren zur Überprüfung der Elektrodenleistung

Anwendungen

  • TEER-Messung für herausnehmbare Kulturbechersysteme mit EVOM™ Manual-Messgeräten für endotheliale und epitheliale Zellkulturen

EVOM-EndOhm-Handbuch

ENDOHM-Anwendung

Präzisere Messungen mit EndOhms

Die symmetrisch gegenüberliegenden kreisförmigen Scheibenelektroden des EndOhm, die sich oberhalb und unterhalb der Membran befinden, ermöglichen einen gleichmäßigeren Stromfluss über die Membran als die einfachen STX4-Elektroden. Der Hintergrundwiderstand eines leeren Einsatzes wird von 150 Ω (bei Verwendung der handgehaltenen STX4-Elektroden von WPI) auf weniger als 5 Ω reduziert. Dank der festen Elektrodengeometrie des EndOhm sinkt die Schwankung der Messwerte bei einer Probe von 10-30 Ω mit STX4-Elektroden (abhängig von der Erfahrung des Anwenders) auf 1-2 Ω. Im Vergleich zu anderen Widerstandsmessverfahren bietet EndOhm mit einem EVOM-Messgerät eine wesentlich praktischere und kostengünstigere Lösung für die Messung von „undichtem Gewebe“. Durch die gleichmäßige Dichte des AC-Rechteckstroms des EVOM™ Manual werden Fehler aufgrund von Elektrodenpolarisation oder Membrankapazität weitgehend eliminiert. EndOhm zusammen mit EVOM™ Manual bietet das genaueste und kostengünstigste derzeit erhältliche Endothel-Ohmmeter. Bis heute wurden Einsätze von Corning, Millipore, Nunc, Greiner und BD Falcon getestet. EndOhm-Kammern können mit EtO, Alkohol oder einem Bakterizid sterilisiert werden; sie sind nicht autoklavierbar.

HINWEIS: EndOhm-Kammern verfügen über Ag/AgCl-Elektroden. Wenn Sie über einen längeren Zeitraum kontinuierlich Daten aufzeichnen möchten, müssen Sie möglicherweise die möglichen zytotoxischen Auswirkungen einer langfristigen Silberexposition auf Ihren spezifischen Zelltyp berücksichtigen.

Kompatibilitätstabellen

Der ENDOHM-6 (#EVM-EL-03-01-01) ist mit den folgenden Kammern kompatibel:

Corning  Millipore   Material Membrandurchmesser (mm) Wachstumsfläche (cm²) Porengröße der Membran (μm)
3470     6.5 0.33 0.4
3472 PITP01250   6.5 0.33 3.0
3413 PCF-Einsatz   6.5 0.33 0.4
3415 PITP 01250
PCF-Einsatz		   6.5 0.33 3.0
3421     6.5 0.33 5.0
3422 PIEP 01250
PCF-Einsatz		   6.5 0.33 8.0
3495  PIHT12R48*
PET-Einsatz		   6.5 0.33 0.4
  PIHA012 50 HA-Einsatz 6.5 0.33 0.45
  PICM012 50 CM-Einsatz 6.5 0.33 0.4
3496 PISP12R48*
PET-Einsatz		   6.5 0.33 3.0
  PIRP12R48*
PET-Einsatz		   6.5 0.33 1.0
  PIMP12R48*
PET-Einsatz		   6.5 0.33 5.0
  PIEP12R48*
PET-Einsatz		   6.5 0.33 8.0
  PIXP01250
PCF-Einsatz		   6.5 0.33 12
  PIHP01250       1.0
  PITT01250       3.0

* Die drei Stützen ragen über den Rand der Kammer hinaus, und der Well kann nicht parallel zu den Elektroden gehalten werden.

Nunc Porengröße (μm) Kulturfläche (cm²)
140620 0.4 0.47
140627 3.0 0.47
140629 8.0 0.47



ThinCertTM Membranmaterial Porengröße [µm] Porendichte [cm-2] Optische Eigenschaften der Membran Oberflächenbehandlung der TC/steril Multiwell-Platten/ThinCertTM pro Packung
662640 PET 0.4 1 x 108 durchscheinend +/+ 2/48
662641 PET 0.4  2 x 106 transparent +/+ 2/48
662610 PET 1.0  2 x 106 transparent +/+ 2/48
662630 PET 3.0  0.6 x 106 transparent +/+ 2/48
662631 PET 3.0  2 x 106 durchscheinend +/+ 2/48
662638 PET 8.0  0.15 x 106 durchscheinend +/+ 2/48



Millicell Porengröße (μm) Anzahl/Packung
MCHT24H48 0.4 48
MCRP24H48 1.0 48
MCSP24H48 3.0 48
MCMP24H48 5.0 48
MCEP24H48 8.0 48



BD Falcon Membranmaterial Porengröße [µm] Porendichte [cm-2] Optische Eigenschaften der Membran TC-Platte (Anzahl der Vertiefungen)
353095 PET 0.4 2.0 ± 0.2 x 106 transparent 24
353104 PET 1.0 1.6 ± 0.6 x 106 transparent 24
353096 PET 3.0 8 ± 2 x 105 transparent 24
353097 PET 8.0 6 ± 2 x 104 durchscheinend 24
353495 PET 0.4HD 100 ± 10 x 106 durchscheinend 24
353492 PET 3.0HD 2.0 ± 0.2 x 105 durchscheinend 24



Der ENDOHM-12 (#EVM-EL-03-01-02) ist mit den folgenden Kammern kompatibel:

Corning Millipore Membrandurchmesser (mm) Wachstumsfläche (cm²) Porengröße der Membran (μm)
3401   12  1.12 0.4
3402 PITP01250 12   1.12 3.0
  PITT01250 12   1.12 3.0
3493   12 1.12 0.4
3494   12 1.12 3.0
3460 PIHT15R48*
PET-Einsatz		 12 1.12 0.4
  PIRP15R48*
PET-Einsatz		 12 1.12 1.0
3462 PISP15R48*
PET-Einsatz		 12 1.12 3.0
  PIMP15R48*
PET-Einsatz		 12 1.12 5.0
  PIEP30R48*
PIEP15R48*
PET-Einsatz 		12 1.12 8.0

* Die Beine mit den drei Stützen müssen korrekt ausbalanciert sein, damit der Filter parallel zu den Elektroden liegt.

Nunc Porengröße (μm) Kulturfläche (cm²)
140652 0.4 1.13
140654 3.0 1.13
140656 8.0 1.13



ThinCertTM Membranmaterial Porengröße [µm] Porendichte [cm-2] Optische Eigenschaften der Membran Oberflächenbehandlung der TC/steril Multiwell-Platten/ThinCertTM pro Box
665640 PET 0.4 1 x 108 durchscheinend +/+ 4/48
665641 PET 0.4  2 x 106 transparent +/+ 4/48
665610 PET 1.0  2 x 106 transparent +/+ 4/48
665630 PET 3.0  0.6  x 106 transparent +/+ 4/48
665631 PET 3.0  2 x 106 durchscheinend +/+ 4/48
665638 PET 8.0  0.15 x 106 durchscheinend +/+ 4/48



Millicell Porengröße (μm) Anzahl/Packung
MCHT12H48 0.4 48
MCRP12H48 1.0 48
MCSP12H48 3.0 48
MCMP12H48 5.0 48
MCEP12H48 8.0 48



BD Falcon Membranmaterial Porengröße [µm] Porendichte [cm-2] Optische Eigenschaften der Membran TC-Platte (Anzahl der Vertiefungen)
353180 PET 0.4 2.0 ± 0.2 x 106 transparent 12
353103 PET 1.0 1.6 ± 0.6 x 106 transparent 12
353181 PET 3.0 8 ± 2 x 105 transparent 12
353182 PET 8.0 6 ± 2 x 104 durchscheinend 12
353494 PET 0.4HD 100 ± 10 x 106 durchscheinend 12
353292 PET 3.0HD 2.0 ± 0.2 x 105 durchscheinend 12



Der ENDOHM-24 (#EVM-EL-03-01-03) ist mit den folgenden Kammern kompatibel:

Corning Millipore  Membranmaterial Porengröße (µm)
3407   Polycarbonat 0.4
3801   Polycarbonat 0.4
    Polycarbonat 3.0
3412 PIHT30R48* Polycarbonat 0.4
3414   Polycarbonat 3.0
  PITT03050 Polycarbonat 3.0
3428   Polycarbonat 8.0
3450   Polyester 0.4
3452   Polyester 3.0
3491   Kollagen 0.4
3492   Kollagen 3.0
  PICMORG50 Organotypischer Einsatz 0.4
  PIHA03050 HA-Einsatz 0.45
  PIHP03050 PCF-Einsatz 0.4
  PICM03050 Gemischte HA-Celluloseester 0.4
  PIHT30R48* PET-Einsatz 0.4
  PIRP30R48* PET-Einsatz 1.0
  PISP30R48* PET-Einsatz 3.0
  PIMP30R48* PET-Einsatz 5.0
  PIEP30R48* PET-Einsatz 8.0

* Die Dreifußbeine müssen korrekt ausbalanciert sein, damit der Filter parallel zu den Elektroden liegt.

Nunc Porengröße (μm) Kulturfläche (cm²)
140640 0.4 3.14
140642 3.0 3.14
140644 8.0 3.14
140660 0.4 4.1
140663 3 4.1
140668 8 4.1



ThinCertTM Membranmaterial Porengröße [µm] Porendichte [cm-2] Optische Eigenschaften der Membran Oberflächenbehandlung der TC/steril Multiwell-Platten/ThinCertTM pro Box
657640 PET 0.4 1 x 108 durchscheinend +/+ 4/24
657641 PET 0.4  2 x 106 transparent +/+ 4/24
657610 PET 1.0  2 x 106 transparent +/+ 4/24
657630 PET 3.0  0.6 x 106 transparent +/+ 4/24
657631 PET 3.0  2 x 106 durchscheinend +/+ 4/24
657638 PET 8.0  0.15 x 106 durchscheinend +/+ 4/24



Millicell Porengröße (μm) Anzahl/Packung
MCHT06H48 0.4 48
MCRP06H48 1.0 48
MCSP06H48 3.0 48
MCMP06H48 5.0 48
MCEP06H48 8.0 48



BD Falcon Membranmaterial Porengröße [µm] Porendichte [cm-2] Optische Eigenschaften der Membran TC-Platte (Anzahl der Vertiefungen)
353090 PET 0.4 2.0 ± 0.2 x 106 transparent 6
353102 PET 1.0 1.6 ± 0.6 x 106 transparent 6
353091 PET 3.0 8 ± 2 x 105 transparent 6
353093 PET 8.0 6 ± 2 x 104 durchscheinend 6
353493 PET 0.4HD 100 ± 10 x 106 durchscheinend 6
353092 PET 3.0HD 2.0 ± 0.2 x 105 durchscheinend 6



Häufig gestellte Fragen

Ressourcen

EndOhm (für EVOM manuell) Bedienungsanleitung

EndOhm (für EVOM manuell) Produktdatenblatt

EndOhm-6G (EVM-EL-03-01-01) Kompatibilitätstabellen

EndOhm-12G (EVM-EL-03-01-02) Kompatibilitätstabellen

EndOhm-24G-SNAP (EVM-EL-03-01-03) Kompatibilitätstabellen

Video



Literaturverzeichnis

Sheller, R. A., Cuevas, M. E., & Todd, M. C. (2017). Vergleich von Messverfahren für den transepithelialen Widerstand: Chopsticks vs. EndOhm. Biological Procedures Online, 19, 4. http://doi.org/10.1186/s12575-017-0053-6

Srinivasan, B., Kolli, A. R., Esch, M. B., Abaci, H. E., Shuler, M. L., & Hickman, J. J. (2015). TEER-Messtechniken für In-vitro-Barrieremodellsysteme. Journal of Laboratory Automation, 20(2), 107–26. http://doi.org/10.1177/2211068214561025

TORRES, R., PIZARRO, L., CSENDES, A., GARCÍA, C., LAGOS, N., Pasdar, M., … Roskelley, C. (2007). GTX-2/3-Epimere durchdringen den Darm über einen parazellulären Weg. The Journal of Toxicological Sciences, 32(3), 241–248. http://doi.org/10.2131/jts.32.241

Patil, R. V., Han, Z., Yiming, M., Yang, J., Iserovich, P., Wax, M. B., & Fischbarg, J. (2001). Flüssigkeitstransport durch nicht pigmentierte Ziliarepithelschichten des Menschen in Kultur: eine homöostatische Rolle von Aquaporin-1. American Journal of Physiology - Cell Physiology, 281(4).
