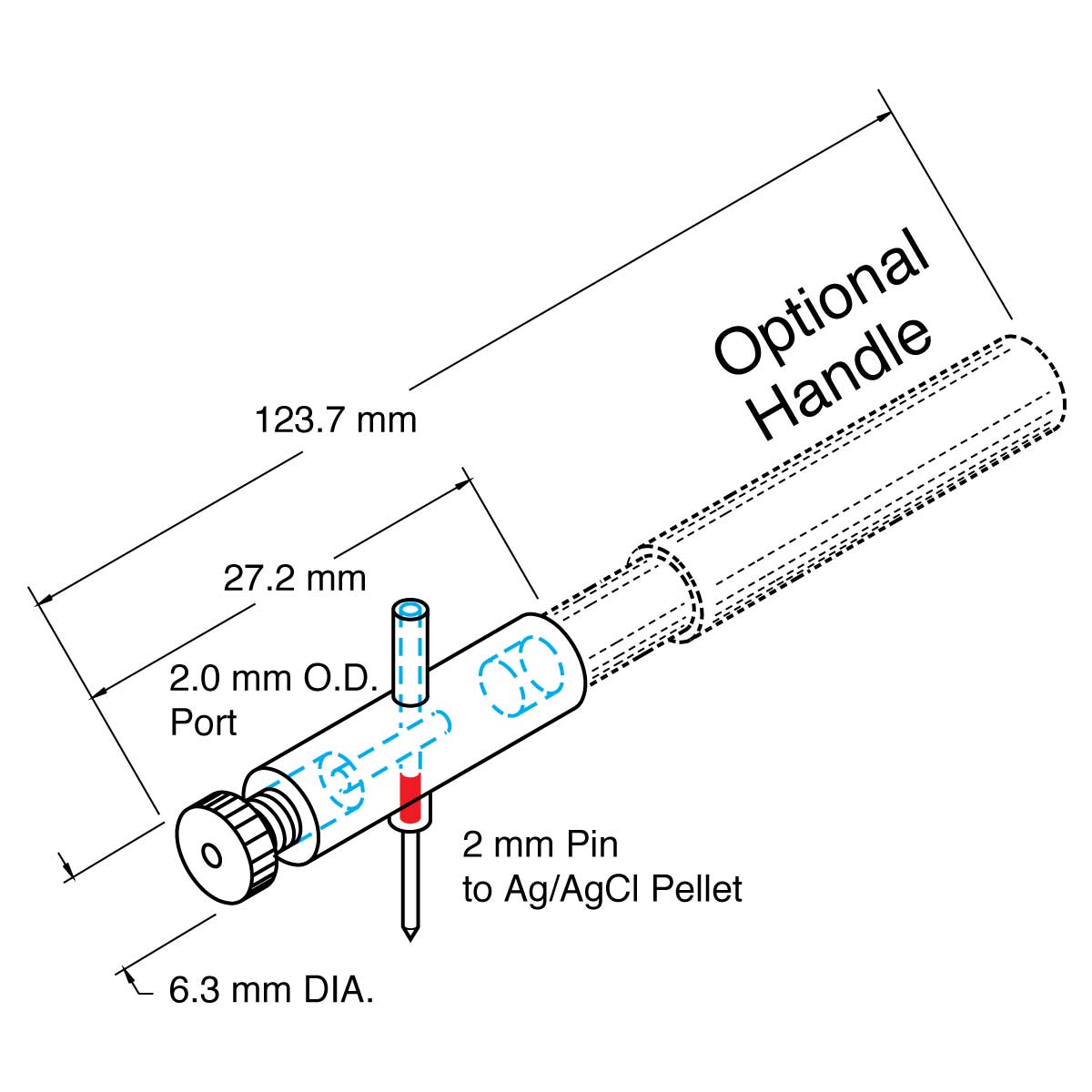

マイクロ電極ホルダー (MEH7)

特徴

• オスコネクター
• ペレットハーフセル
• 2.0mm 圧力ポート
• スクリューキャップ

オプション

注文コード	サイズ
MEH710	1.0 mm
MEH712	1.2 mm
MEH715	1.5 mm
MEH720	2.0 mm



詳細

WPI™のマイクロ電極ホルダー・ハーフセルは、液体で満たされたガラスマイクロピペットを高入力インピーダンスアンプに接続します。ホルダー本体に成形されたAg/AgClペレット（または銀線）が安定した電位を提供します。電気的接続はオスの2mmピンまたはメスの2mmソケットを介して行われます。ピペットは軸方向またはホルダーに対して直角に取り付けることができます。ピペットはスクリューキャップまたはゴムガスケット（キャップなし）で固定されます。塩化物を含む電解液でWPIマイクロ電極ホルダーを満たすと、安定した電極電位が得られます。適切な電解液にはKCl、NaCl、CaCl2が含まれます。ホルダーは標準のWPI単一キャピラリーチューブ（外径1.0、1.2、1.5、2.0 mm）用に供給されます。（他のガラス径のカスタム設計についてはWPIにお問い合わせください。）選択するホルダーのスタイルは、実験の用途、スペース、機器に依存します。

電気接続と角度

ホルダーの必要な電気接続を決定してください。例えば、ホルダーを2mmピンに接続したい場合は、2mmジャック付きのホルダーを選択します。ほとんどのWPIプローブは2mmジャック付きのホルダーを必要とします。電気接続の配置は、ガラスピペットと直線上か直角かを決めてください。実験セットアップのスペースや他の機器の要件が、適切な配置を決定します。

ゴムガスケットとスクリューキャップ

ガラスピペットをゴムガスケット（例：MEH1S）で保持するか、スクリューキャップ（例：MEH3S）で保持するかを決めてください。ゴムガスケットはガラスピペットの挿入と取り外しが容易ですが、スクリューキャップはマイクロピペッターの固定がより確実です。

ペレットとワイヤー

金属/液体の結合に銀線または銀/塩化銀ペレットのいずれかを備えたホルダーを選択してください。銀/塩化銀ペレットは、低ノイズの直流記録に重要な、より安定した低ノイズのベースラインを提供します。ペレットは良好な接続を得るために、ガラスピペットとホルダーに気泡がないことが必要です。銀線ホルダーは耐久性があり、圧力ポート付きホルダーの場合、ピペット内の液体をピペットの先端まで満たす必要がないため、使用が容易です。

圧力ポートの選択

ピペットから液体を圧力注入したい場合にのみ、圧力ポート付きホルダーを選択してください。2種類のポートがあります：2.0 mm外径と標準の「シリンジスタイル」ルアーです。ルアーポートは組み立てと分解が容易なため、よく推奨されます。ルアー付きホルダーには、4つの一般的なチューブサイズ（内径1/16インチ、3/32インチ、1/8インチ、5/32インチ）用のクイックコネクトルアーフィッティングが付属します。

マイクロマニピュレーターへの取り付け

一部の非WPIプリアンプやヘッドステージはマイクロマニピュレーターに取り付けられません。その場合、ロッド付きホルダー（例：MEH8）を使用すると、ホルダーをマイクロマニピュレーターに便利に取り付けることができます。
