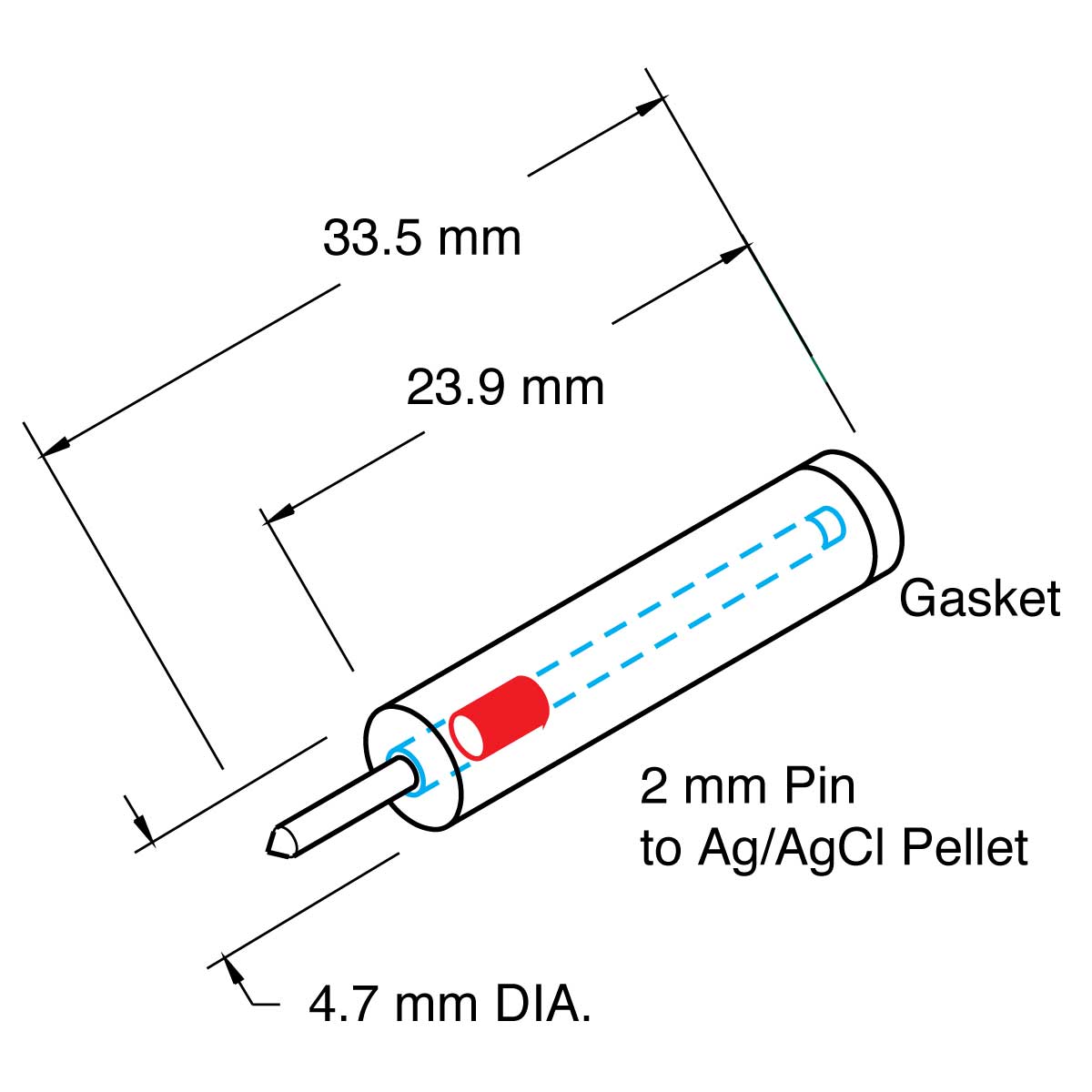

マイクロ電極ホルダー（MEH1S）

特徴

• オスコネクター
• ペレットハーフセル
• 圧力ポートなし、キャップなし

オプション

注文コード	サイズ
MEH1S10	1.0 mm
MEH1S12	1.2 mm
MEH1S15	1.5 mm
MEH1S20	2.0 mm



詳細

すべてのホルダーは、外径1.0、1.2、1.5、2.0 mmの標準WPIシングルキャピラリーチューブ用に供給されます。ご注文の際にはご使用のガラスの直径を指定してください。

特徴

WPI™のマイクロ電極ホルダー・ハーフセルは、液体充填ガラスマイクロピペットを高入力インピーダンスアンプに接続します。ホルダーボディに成形されたAg/AgClペレット（または銀線）が安定した電位を提供します。電気的接続はオス2 mmピンまたはメス2 mmソケットで行います。ピペットはホルダーに軸方向または直角に取り付けることができます。ピペットはスクリューキャップまたはゴムガスケット（キャップなし）で保持されます。塩化物を含む電解液でWPIマイクロ電極ホルダーを満たすと安定した電極電位が得られます。適した電解液にはKCl、NaCl、CaCl2があります。ホルダーは標準WPIシングルキャピラリーチューブの外径1.0、1.2、1.5、2.0 mm用に供給されます。（他のガラス径のカスタム設計についてはWPIにお問い合わせください。）選択するホルダーのスタイルは、実験の用途、スペース、機器に依存します。

電気接続と角度

ホルダーの必要な電気接続を決定してください。例えば、ホルダーを2 mmピンに接続したい場合は、2 mmジャック付きのホルダーを選択してください。ほとんどのWPIプローブは2 mmジャック付きホルダーを必要とします。電気接続の配置は、ガラスピペットと同軸か直角かを決めてください。実験セットアップのスペースや他の機器の要件により、適切な配置が決まります。

ゴムガスケットとスクリューキャップ

ガラスピペットをゴムガスケット（例：MEH1S）で保持するか、スクリューキャップ（例：MEH3S）で保持するかを決めてください。ゴムガスケットはピペットの挿入と取り外しが容易で、スクリューキャップはマイクロピペットのより確実な固定を提供します。

ペレットとワイヤー

金属/液体の結合に銀線または銀/塩化銀ペレットのいずれかを備えたホルダーを選択してください。銀/塩化銀ペレットは低ノイズの安定したベースラインを提供し、低ノイズDC記録に重要です。ペレットは良好な接続を得るためにガラスピペットとホルダーに気泡がないことが必要です。銀線ホルダーは耐久性があり、圧力ポート付きホルダーの場合、ピペット内の液体をピペットの先端まで満たす必要がないため使いやすいです。

圧力ポートの選択

ピペットから液体を圧力注入したい場合のみ、圧力ポート付きホルダーを選択してください。2.0 mm外径タイプと標準の「シリンジスタイル」ルアータイプの2種類があります。ルアーポートは組み立てと分解が容易なため推奨されます。ルアー付きホルダーには、4種類の一般的なチューブサイズ（1/16インチ、3/32インチ、1/8インチ、5/32インチ内径）用のクイックコネクトルアーフィッティングが付属します。

マイクロマニピュレーターへの取り付け

一部の非WPIプリアンプやヘッドステージはマイクロマニピュレーターに取り付けられません。その場合、ロッド付きホルダー（例：MEH8）を使用すると、ホルダーをマイクロマニピュレーターに便利に取り付けられます。
