Caractéristiques
Contrôleur TRIO MPC-100
- Contrôle un ou deux manipulateurs
- Résolution submicronique (inférieure à 100 nm)
- Angle sélectionnable par l'utilisateur de 0 à 90 degrés via l'entrée ROE
- Mouvement rapide avec une vitesse maximale de 3 mm/sec (pendant le retour à la position de départ)
- Contrôleur ROE compact, sans ventilateur et convivial qui préserve l'espace sur le banc et dans le rack
- Contrôle par bouton-poussoir de plusieurs fonctions - WORK, HOME, LOCK, PULSE et RELATIVE
- Les interrupteurs DIP sur le ROE sélectionnent la direction du mouvement produit par la rotation du bouton ROE
- Interface USB pour contrôle par ordinateur
MP-845 Mécanique
- Maintenant également disponible en acier inoxydable thermiquement stable
- Construction mécaniquement robuste pour une grande stabilité
- Roulements à rouleaux croisés de précision
- Trois axes indépendants - déplacement orthogonal de 25 mm en X, Y et Z
- Supporte jusqu'à un kilogramme
- Adapté pour l'enregistrement électrophysiologique in vitro et in vivo
- Système de montage universel pour support de tête ou de pipette
Options
| Code de commande |
Description |
| SU-MPC-145 |
Un manipulateur, un contrôleur, plaque d'adaptation de montage, support de tige, montage de tête articulé, extension à queue d'aronde de 4 pouces, câbles de connexion des manipulateurs, cordon d'alimentation et manuel |
| SU-MPC-145S |
Un manipulateur en acier inoxydable, un contrôleur, plaque d'adaptation de montage, support de tige, montage de tête articulé, extension à queue d'aronde de 4 pouces, câbles de connexion des manipulateurs, cordon d'alimentation et manuel |
| SU-MPC-145-2 |
Deux manipulateurs, un contrôleur, plaque d'adaptation de montage, support de tige, montage de tête articulé, extension à queue d'aronde de 4 pouces, câbles de connexion des manipulateurs, cordon d'alimentation et manuel |
| SU-MPC-145S-2 |
Deux manipulateurs en acier inoxydable, un contrôleur, plaque d'adaptation de montage, support de tige, montage de tête articulé, extension à queue d'aronde de 4 pouces, câbles de connexion des manipulateurs, cordon d'alimentation et manuel |

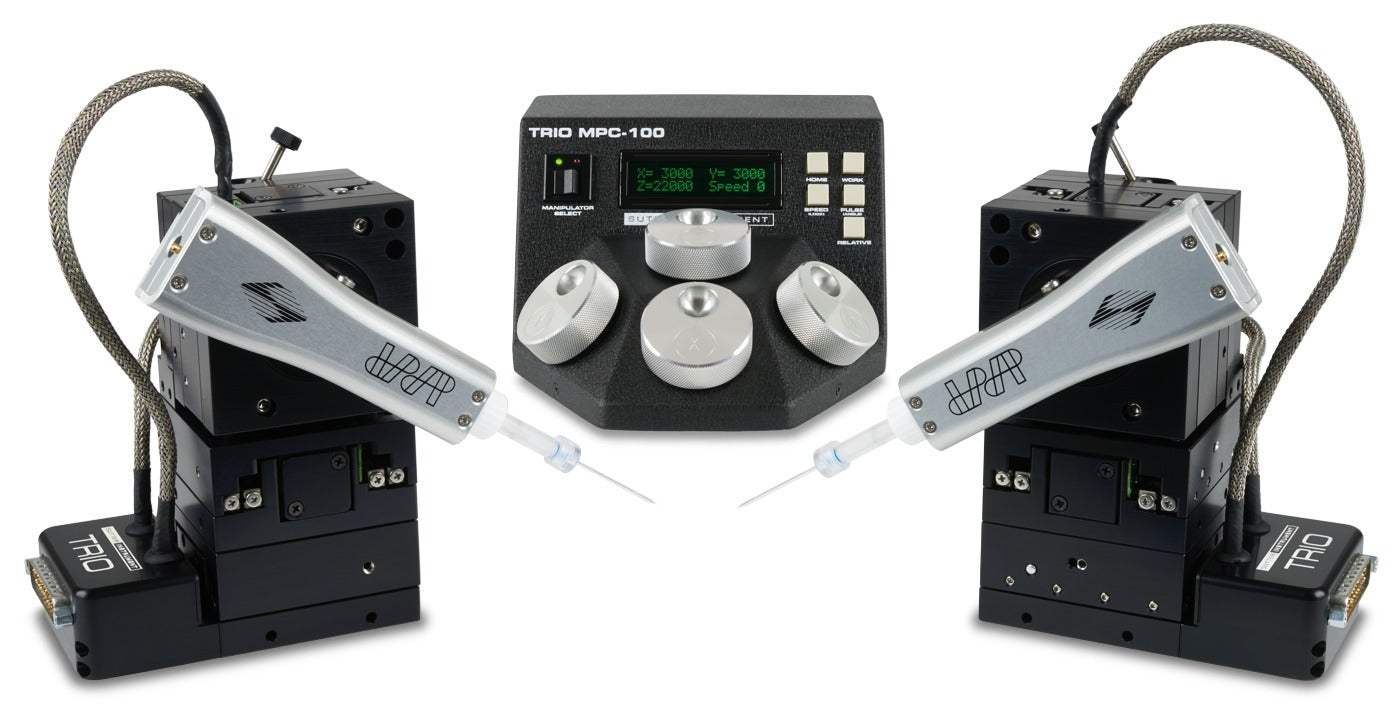

Basé sur le manipulateur TRIO original, le dernier système TRIO MPC-100 étend les capacités de TRIO et prend désormais en charge jusqu'à DEUX manipulateurs à partir d'un seul contrôleur.
Le design compact du contrôleur intégré Rotary Optical Encoder (ROE) nécessite un espace minimal sur le banc ; il offre un fonctionnement silencieux sans ventilateur et est facile à utiliser. Aucun contrôleur monté en rack n'est requis. Les coordonnées de position, en valeurs relatives ou absolues, sont affichées directement sur le ROE. Le TRIO MPC-100 utilise un algorithme d'accélération logarithmique qui élimine le besoin de sélection de vitesse. Plus les boutons du ROE sont tournés rapidement, plus l'accélération augmente. Cela permet un contrôle de mouvement fluide et intuitif de la position de l'électrode sans avoir à s'arrêter pour changer de vitesse ou à retirer la main du contrôleur. Lorsque le mouvement est arrêté, les moteurs sont mis hors tension, réduisant le bruit électrique dans le système à des niveaux non mesurables, ce qui maintient les moteurs au frais pour éliminer la dérive thermique.
Cinq boutons placés de manière pratique contrôlent toutes les fonctions nécessaires en fonctionnement normal. Maintenez le bouton [WORK] enfoncé pour enregistrer rapidement une position de travail ; appuyer sur [WORK] après cela ramènera le manipulateur à la même position. [HOME] envoie le manipulateur à une seconde position, souvent réglée au point le plus éloigné du microscope, ce qui est utile pour un échange rapide de pipette. Appuyer sur [SPEED] permet de sélectionner l'une des 4 plages de vitesse. Avec de la pratique, il n'est généralement pas nécessaire de changer de vitesse, cependant, nous avons inclus trois plages de basse vitesse pour ceux qui travaillent à très fort grossissement. Maintenir [SPEED] enfoncé pendant trois secondes verrouille les boutons pour éviter tout mouvement accidentel. Les coordonnées affichées peuvent basculer entre relatives et absolues en appuyant sur le bouton [RELATIVE] ; maintenir ce bouton enfoncé remettra les coordonnées relatives à zéro. Enfin, [PULSE] active un mode de mouvement par impulsions qui produit de petites rafales rapides de mouvement, avantageuses pour la pénétration cellulaire avec des électrodes pointues. Maintenez [PULSE] enfoncé pendant trois secondes pour régler ou modifier l'angle du 4e axe entre 0 et 90 degrés.
Conçu pour une flexibilité maximale, un interrupteur DIP sur le contrôleur modifie le mouvement directionnel des boutons ROE pour s'adapter aux préférences de l'utilisateur. Une fonction de verrouillage de l'axe Y (accessible par interrupteur DIP) est également disponible, permettant un mouvement axial uniquement sur X/Z lors du repositionnement HOME et WORK. Le TRIO est livré de série avec un système de montage universel adapté aux supports de tête ou porte-pipettes les plus populaires.
Le nouveau micromanipulateur MP-845 est construit sur la base du TRIO-245, mais avec l'ajout de roulements à rouleaux croisés de précision pour des tolérances encore plus strictes, et un connecteur 25 broches pour une compatibilité future avec nos autres contrôleurs. Le MP-845 est un manipulateur 3 axes très stable avec 25 mm de course sur chaque axe. Le contrôleur TRIO MPC-100 offre au MP-845 un 4e axe synthétique qui peut être réglé par logiciel à n'importe quel angle entre 0 et 90 degrés pour un mouvement diagonal. Basé sur un design à vis sans fin avec une taille et une empreinte plus petites que la plupart des manipulateurs, le MP-845 est idéal pour les applications nécessitant 2 pipettes dans une même configuration ou pour les configurations où l'espace est limité.
