Options
| Code de commande |
: Description |
Détail |
| 505796 |

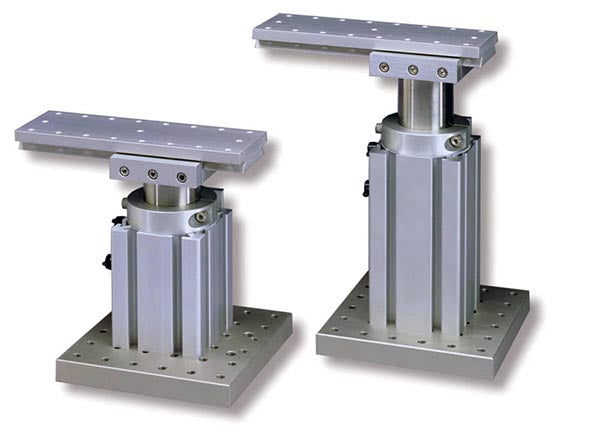

Support gantry court pour manipulateurs motorisés Sutter, base carrée |
Support Gantry court 17,0-24,4 cm, base carrée |
| 505990 |
Support gantry court pour manipulateurs motorisés Sutter, base étroite |
Support Gantry court 17,0-24,4 cm, base étroite |
| 505991 |
Support gantry standard pour manipulateurs motorisés Sutter, base étroite |
Support Gantry standard 22,1-34,0 cm, base étroite |
| 505992 |
Support gantry haut pour manipulateurs motorisés Sutter, base étroite |
Support Gantry haut 27,2-39,1 cm, base étroite |
| 505993 |
Support gantry court pour manipulateurs motorisés Sutter, base fine |
Support Gantry court 17,0-24,4 cm, base fine |
| 505994 |
Support gantry standard pour manipulateurs motorisés Sutter, base fine |
Support Gantry standard 22,1-34,0 cm, base fine |
| 505995 |
Support gantry haut pour manipulateurs motorisés Sutter, base fine |
Support Gantry haut 27,2-39,1 cm, base fine |
| 505996 |
Support gantry standard pour manipulateurs motorisés Sutter, base carrée |
Support Gantry standard 22,1-34,0 cm, base carrée |
| 505997 |
Support gantry haut pour manipulateurs motorisés Sutter, base carrée |
Support Gantry haut 27,2-39,1 cm, base carrée |
Un mécanisme de verrouillage rapide permet un déverrouillage facile et la rotation de l'ensemble poteau/porte-à-faux jusqu'à 320 degrés, puis la rotation de retour à la même position d'arrêt positive et le verrouillage en place (par exemple, insertion et retrait des microélectrodes des têtes de montage). Retirez l'arrêt positif et vous obtenez une rotation complète à 360 degrés. Une rondelle en Téflon contribue à la rotation fluide du système.
La plaque de base en aluminium massif comporte des trous traversants espacés de 25 mm (1 pouce) pour le montage sur table. Le porte-à-faux possède dix-huit trous 10-32 espacés de 1 pouce le long des bords. Le support manipulateur MT-75/LS offre une flexibilité de mouvement supplémentaire. Dans les configurations à plusieurs manipulateurs, le mouvement de rotation pour le remplacement de la pipette est souvent impossible. En utilisant un rail linéaire long, le manipulateur peut être déplacé rapidement et en douceur vers un emplacement offrant un accès facile à la pipette pour son remplacement. Après remplacement, le manipulateur peut être glissé en arrière jusqu’à une butée fixe qui définit la position de travail.
Le positionnement vertical est assuré par un collier en aluminium qui se verrouille solidement sur le poteau en acier pour fixer la hauteur du système. Ces systèmes sont très rigides, avec une déflexion d’environ 2 µm par montée de 25 mm sous une charge de 1,5 kg à l’extrémité du porte-à-faux.
Le MT-75 est disponible en plusieurs configurations :
Veuillez consulter le Guide complet de sélection Gantry pour vous aider à choisir votre configuration.
Le système de coulisseau linéaire peut également être ajouté aux supports MT-75 existants en commandant uniquement le porte-à-faux coulisseau linéaire MT-7004.
CARACTÉRISTIQUES
-
Axes vertical et horizontal réglables
-
Rotation jusqu’à 360 degrés
-
Convient aux microscopes droits et inversés
-
Mécanisme de verrouillage rapide permettant un positionnement facile
-
Construction solide assurant un montage stable
-
Le coulisseau linéaire optionnel offre un mouvement fluide et facile pour le remplacement de la pipette
