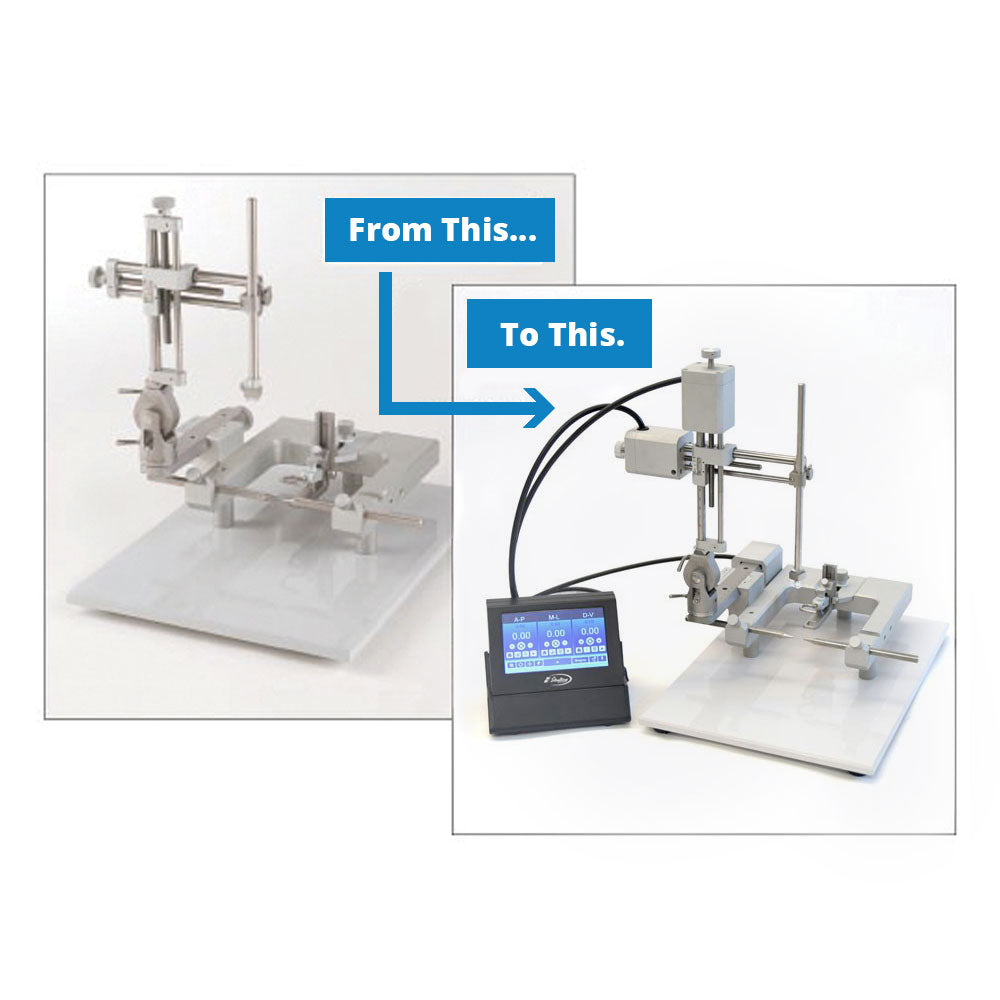

Manipulateur Motorisé 3 Axes, Mise à Niveau

Caractéristiques du bras manipulateur motorisé stéréotaxique Premium :

• Déplacement motorisé automatique via écran tactile
• Vitesses variées (4 mm/s à 0,1 mm/s)
• Option manuelle toujours disponible
• Fonction perceuse optionnelle
• Déplacement de 10 µm



Options

Code de commande	: Description
505378	Manipulateur motorisé 3 axes, ST-RT, mise à niveau
505380	Manipulateur motorisé 3 axes, ST-LT, mise à niveau



Vitesses du moteur :

Vitesses du moteur	A-P	M-L	D-V	Pause
*2,77 mm/s	Oui	Oui	Oui	Non
*1 mm/s	Oui	Oui	Oui	Non
0,5 mm/s	Non	Non	Oui	Oui
250 um/s	Non	Non	Oui	Oui
160 µm/s	Oui	Oui	Non	Oui
100 µm/s	Non	Non	Oui	Oui
75 µm/s	Non	Non	Oui	Oui
50 µm/s	Non	Non	Oui	Oui
25 µm/s	Non	Non	Oui	Oui
15 µm/s	Non	Non	Oui	Oui



Note : * La pause n'est pas une option pour les vitesses surlignées en ROUGE.

Note : Ces vitesses sont approximatives et peuvent varier légèrement.



Termes définis :

A-P         = Coordonnée de l'axe antérieur-postérieur

M-L         = Coordonnée de l'axe médial-latéral

D_V        = Coordonnée de l'axe dorsal-ventral

Bregma  = La jonction des sutures sagittale et coronale au sommet du crâne (www.freedictionary.com).

Origine     = Point zéro de référence.

Décalage enregistré = Valeur de distance ajoutée à la position de l’axe lorsque le bouton lecture est pressé ou lorsque le mode Découpe est activé.

Résolution de découpe = C’est la distance que la perceuse parcourra à chaque passage jusqu’à atteindre le décalage D-V. La résolution de découpe est de 0,05 mm par découpe.



Découpe :

La fonction de découpe est utilisée pour retirer une partie du crâne. La distance de découpe D-V est de 0,05 mm à chaque étape. Cela signifie que si le décalage de découpe D-V est de 0,10 mm, il faudra 2 passages pour terminer la découpe.

Marches :

1: Déplacez la perceuse à la position de départ de la découpe.

2: Appuyez sur le bouton Clavier pour l’A-P.

               A : Appuyez sur le bouton Effacer.

               B : Saisissez la valeur de décalage.

               C : Appuyez sur le bouton Enregistrer.

               D : Appuyez sur le bouton Masquer.

3: Appuyez sur le bouton M-L.

               A : Appuyez sur le bouton Effacer.

               B : Saisissez la valeur de décalage.

               C : Appuyez sur le bouton Enregistrer.

               D : Appuyez sur le bouton Masquer.

4: Appuyez sur le bouton D-V.

               A : Appuyez sur le bouton Effacer.

               B : Saisissez la valeur de décalage – environ 0,20 mm pour commencer.

               C : Appuyez sur le bouton enregistrer.

5: Allumez la perceuse en appuyant sur le bouton perceuse.

6: Réglez la vitesse pour chaque axe.

7: Appuyez sur le bouton Route.



Les manipulateurs ultra-précis sont idéaux pour une utilisation chez la souris et le rat lorsque le positionnement de haute précision est requis. Jusqu'à 80 mm de déplacement sont disponibles dans toutes les directions avec un réglage d'angle jusqu'à 90° dans les plans antéro-postérieur ou médio-latéral. Les manipulateurs ultra-précis sont compatibles avec tous nos cadres d'instruments stéréotaxiques Premium.

Caractéristiques ultra-précises :

• Résolution de 10 microns
• Ciblez les petites régions cérébrales en toute confiance
• Mise à niveau vers TOUS les cadres stéréotaxiques Premium et la plupart des autres marques

Vidéo

Connexion de votre base chauffante stéréotaxique Premium à votre boîtier de contrôle du chauffe-rongeur





Installation Premium Stéréotaxique AP à Queue d'Aronde sur Instrument Stéréotaxique Standard de Laboratoire



Spécifications électriques :

Type.	: Description
Alimentation électrique	Numéro de pièce : SD165-24-UD-P5 Entrée : 100 – 240V – 50 – 60 Hz 1,4A max Sortie : 24V 2,71A Homologations : CE, FCC, cULus, ROHS, GS, PSE
Taille de l'écran LCD	Résolution : 480x272 Couleur : Couleur complète Tactile : Tactile résistif
Moteurs	3 moteurs pas à pas haute performance Résolution : 10 microns. Décalage de fraisage : 0,05 microns Vitesse maximale : 2,7 mm/s Vitesse minimale : 15 µm/s *D-V uniquement*





Calibration de l'écran :

L'écran peut se désétalonner pendant le transport ou avec le temps.



Quand calibrer l'écran :

• Si les boutons ne répondent pas
• Si l'écran ne répond pas aux pressions sur les boutons
• Si vous devez appuyer avec beaucoup de pression



Pour calibrer l'écran :

• Éteignez l'appareil
• Appuyez n'importe où sur l'écran avec un doigt lorsque l'appareil est éteint
• Avec un doigt appuyant sur l'écran, allumez l'appareil



Au démarrage, l'écran détecte la PRESSION et passe en mode calibration. Pendant la calibration, l'écran affichera des points clignotants un par un. Appuyez sur le CENTRE de chaque point lorsqu'il apparaît. Veillez à bien appuyer au centre de chaque point. L'écran effectuera la calibration 2 fois et, une fois terminée, il reviendra à l'écran d'accueil. Si vous trouvez la calibration insatisfaisante, vous pouvez toujours la répéter.
