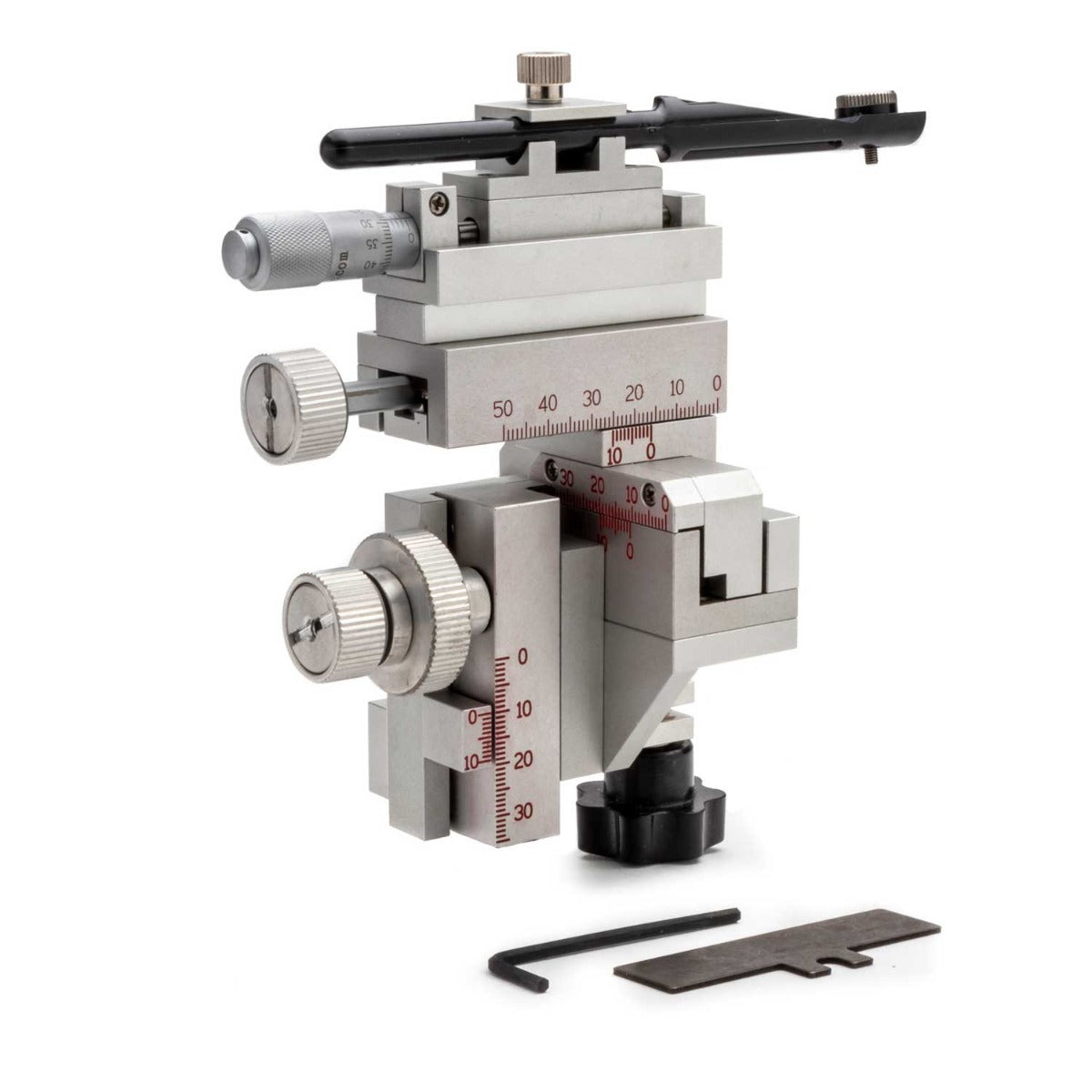

Micromanipulador manual Kite

Micromanipulador manual económico

• Las escalas Vernier permiten lecturas de 0.1 mm
• El control fino del eje X permite lecturas de 10 µm
• Opción de base inclinable M-3 que puede montarse en una mesa con tornillos M6. Peso de 5 lb 5464 para base inclinable vendido por separado
• Las versiones para zurdos o diestros del micromanipulador KITE se suministran con una abrazadera estándar de 12 mm y portaelectrodos M3301EH

Opciones

Beneficios

• Perillas de control agrupadas en el mismo plano para una resolución rápida
• Opciones de orientación para mano derecha e izquierda disponibles

Aplicaciones

• Microinyección
• Registro de electrofisiología

El KITE es un micromanipulador manual económico que es perfecto para uso estudiantil. Está disponible en versiones para diestros o zurdos y también se vende en conjunto con una base inclinable opcional M3. Nuestro peso de 5 lb (WPI #5464) se vende frecuentemente con esta unidad para proporcionar estabilidad.

Montaje del Manipulador KITE

Cuando el KITE está montado en una base inclinable M-3 con el peso de acero y está inclinado a 45°, la altura máxima práctica promedio desde la superficie de la mesa hasta el centro del punto de pivote en el manipulador es aproximadamente 20 cm.

Cuando el KITE está montado en un M10 con la placa de acero, la altura máxima práctica promedio desde la superficie de la mesa hasta el centro del punto de pivote en el manipulador es aproximadamente 32 cm.

Características

Las escalas Vernier permiten lecturas de 0.1 mm. El control fino del eje X permite lecturas de 10 µm. Las versiones para zurdos o diestros del micromanipulador KITE se suministran con una abrazadera estándar de 12 mm y un portaelectrodos M3301EH.

Tornillos de montaje

El KITE se monta con dos tornillos como se muestra en la imagen a continuación.

Las siguientes imágenes muestran varias configuraciones para microinyección. Tenga en cuenta que las piezas son intercambiables. Por ejemplo:

• Se podría usar la base magnética M10 o la base magnética M9.
• Se podría usar un microscopio PZMIV en lugar del PZMIII.
• Se pueden usar los micromanipuladores M3301 o KITE, y estos micromanipuladores pueden colocarse en cualquiera de los dos lados. (Tenga en cuenta, sin embargo, que si desea usar un KITE en el lado derecho de la configuración que se muestra a continuación, debe pedir un KITE-R (mano derecha), o si desea un M3301 en el lado izquierdo, debe pedir un M3301.)
• 5479 o 5052 Las bases magnéticas son prácticamente intercambiables.
• Se puede usar uno o dos Nanoliters, uno o dos sistemas UMPIII, o un Nanoliter y un UMPIII , según se desee.

Notas de aplicaciones

ONE NANOLITER/ONE UMP3-1

ONE NANOLITER

ONE NANOLITER/M3301

ONE NANOLITER/KITE

ONE UMP3-1

Manual de instrucciones de micromanipuladores Kite

Hoja de instrucciones para el cuidado del manipulador

Video

Ajuste por deriva mecánica en un micromanipulador manual KITE
