Sistema dPatch

Opciones

Código de pedido	Descripción	Detalles
SU-DPATCH	Sistema dPatch con un cabezal y preamplificador	Incluye: sistema dPatch con un cabezal y preamplificador, soporte para pipeta 505671, celda modelo, terminal de tornillo para salidas digitales, hardware para montaje en rack; suite de software SutterPatch® con licencia Igor Pro
SU-DPATCH-2	Sistema dPatch con dos cabezales y preamplificador	Incluye: sistema dPatch con dos cabezales y preamplificadores, dos soportes para pipetas 505671, dos celdas modelo, terminales de tornillo para salidas digitales, hardware para montaje en rack; suite de software SutterPatch® con licencia Igor Pro

SOPORTE LEGENDARIO

Sutter tiene una larga historia de respaldo a nuestros productos y de mejorarlos continuamente. Mientras otros amplificadores en el mercado no se han actualizado en 20 años, el dPatch seguirá siendo desarrollado y soportado MUCHO tiempo en el futuro. Todos nuestros productos se fabrican en USA, y ofrecemos soporte gratuito si necesita ayuda.



TASA DE MUESTREO DE 5 MHz, HASTA 22 BITS DE RESOLUCIÓN

Una característica única del dPatch es el sistema de muestreo de datos del cabezal. Cada cabezal se muestrea continuamente a 5 MHz. El filtrado de salida tiene trece configuraciones entre 100 Hz y 1 MHz. Se logra una resolución de 18 bits a 1 MHz. Para configuraciones de filtro más bajas, el submuestreo automático aumenta la resolución mientras optimiza las tasas de datos. Con un ancho de banda de 1 kHz, el sistema dPatch proporciona una resolución de señal mejor que 22 bits.



NO SE REQUIERE REFRIGERACIÓN ACTIVA

La refrigeración activa causa numerosos problemas que en realidad generan más "ruido" a largo plazo. La refrigeración activa en cabezales amplificadores usa celdas Peltier, que enfrían la electrónica para un rendimiento ligeramente mejor, pero generan un calor considerable en el lado opuesto de la celda. El calor generado causa deriva térmica que hace casi imposible mantener la conexión durante trabajos de un solo canal. Esta es LA FUENTE MÁS COMÚN de lo que los usuarios perciben como "deriva del manipulador". Como empresa que fabrica micromanipuladores, somos muy sensibles al rendimiento del sistema dentro de un equipo completo de electrofisiología.

La refrigeración activa puede ayudar a obtener una especificación de ruido ligeramente mejor en papel, pero en la práctica las desventajas superan con creces la pequeña ganancia en especificaciones. Uno de los objetivos de desarrollo del cabezal dPatch fue lograr un rendimiento de ruido comparable a temperatura ambiente, sin necesidad de un cabezal refrigerado. En los dos modos de retroalimentación resistiva, el amplificador dPatch es incluso más silencioso que cualquiera de los sistemas competidores. Además, la vida útil limitada de los elementos Peltier genera preocupaciones de fiabilidad que consideramos inaceptables.



SISTEMA DE ADQUISICIÓN DE DATOS INTEGRADO SIGNIFICA QUE NO SE REQUIERE INTERFAZ DE COMPUTADORA DE TERCEROS

Usando un diseño sin multiplexor, el dPatch ofrece 8 canales de entrada analógica totalmente diferenciales, 4 canales de salida analógica y 16 salidas digitales (TTL). Todos los canales de E/S se muestrean continuamente (200 kHz para entradas analógicas, 250 kHz para salidas analógicas y digitales) y están disponibles a través de la interfaz de usuario.

SOFTWARE SUTTERPATCH

El sistema amplificador dPatch, en combinación con el software SutterPatch, ha sido diseñado para capturar y almacenar automáticamente todos los ajustes del amplificador, la información de estímulos y los parámetros externos del experimento, y asociarlos en el tiempo con las trazas de datos en bruto. Esto incluye todos los ajustes del amplificador y de adquisición, así como el tiempo y progreso del experimento. El control informático totalmente integrado de las etapas del amplificador significa que el software de adquisición está al tanto del estado interno del amplificador y digitalizador en todo momento y puede rastrear cualquier cambio que ocurra. Esto es independiente de si un cambio se activa automáticamente o es iniciado por el usuario.

●NUEVA FUNCIÓN● DYNAMIC CLAMP

La arquitectura digital patentada del sistema amplificador dPatch proporciona una plataforma ideal para el dynamic clamp. El dPatch está impulsado por un sistema en chip que ofrece procesamiento paralelo a través de un Field Programmable Gate Array (FPGA) y dos procesadores ARM de alta velocidad. Varios modelos sofisticados de dynamic clamp están implementados dentro de esta arquitectura. En cada modelo, la actualización de los valores de corriente aplicados ocurre sin comunicación entre el dPatch y una computadora. Dependiendo de la complejidad del modelo, se pueden alcanzar tasas de actualización de hasta 500 kHz.

SEGUIMIENTO DE OTROS DATOS EXTERNOS

Además de los cambios de estado en el hardware conectado que se rastrean automáticamente, el investigador puede activar manualmente etiquetas para documentar eventos como la aplicación de estímulos usando instrumentos no conectados al amplificador. Se puede registrar y almacenar información sobre parámetros ambientales y una especificación más detallada de las propiedades de la muestra junto con los datos en bruto. Se admiten más de 650 atributos de metadatos. Ejemplos incluyen: especie animal, genotipo, fecha/hora en que se preparó una muestra celular, soluciones de grabación, resistencia de la pipeta, propiedades del hardware e información detallada sobre los estímulos aplicados.



VISUALIZACIÓN Y ANÁLISIS DE DATOS

El software SutterPatch ha sido diseñado para simplificar la navegación y el análisis de conjuntos de datos complejos. La ventana de alcance soporta múltiples modos de vista tanto en dos dimensiones como en una innovadora visualización tridimensional. La vista 3D es especialmente útil durante el desarrollo de ensayos. Construido sobre la última versión de la probada plataforma Igor Pro, SutterPatch combina la funcionalidad nativa de Igor Pro con una gran cantidad de características adaptadas a aplicaciones de electrofisiología. Tanto el principiante como el usuario experimentado de programas de patch clamp se sentirán cómodos usando el software SutterPatch.

Los módulos de aplicación proporcionan funcionalidad específica para aplicaciones particulares.

Actualmente disponible:

• Módulo de detección de eventos: Un algoritmo de deconvolución que sobresale en detectar eventos sinápticos miniatura incluso en un fondo ruidoso.
• Módulo de análisis de potencial de acción: Gráfico de plano de fase, estadísticas de tiempo y forma de onda.
• Módulo de cámara: Una forma fácil de documentar la identidad y condición de la célula registrada.



UN CABALLO DE BATALLA DE LABORATORIO

Aunque el sistema dPatch está listo para investigación de vanguardia, su conjunto de características lo hace inmediatamente valioso en cualquier laboratorio.

• Tres rangos de retroalimentación del cabezal para grabaciones óptimas de célula completa y de un solo canal
• Compensación automatizada de la capacitancia del electrodo y de la célula completa
• Compensación de resistencia en serie
• Cableado simple, configuración rápida y fácil
• Alto rango dinámico del digitalizador que elimina la necesidad de etapas de ganancia variable
• Alta velocidad del digitalizador que elimina preocupaciones sobre la tasa de muestreo

APLICACIONES COMUNES:

• Grabaciones de un solo canal
• Investigación auditiva y otras señales que cambian rápidamente
• Grabaciones en cortes de tejido
• Experimentos con células cultivadas
• Estudios de líneas celulares de células adherentes o dispersas
• Optogenética
• Investigación de nanoporo y nanogap



CARACTERÍSTICAS

• Soporte técnico gratuito
• Sistema integrado de amplificador patch clamp de uno o dos cabezales y adquisición de datos que asegura una configuración rápida y sencilla
• Optimizado para grabaciones de patch clamp de un solo canal y de célula completa en cortes de tejido, células adherentes o disociadas
• Control completo por computadora que proporciona compensación automatizada de la capacitancia del electrodo y de la célula completa
• Voltaje clamp, current clamp FastFollower™ y capacidad de dynamic clamp totalmente integrada para caracterización completa de la actividad eléctrica celular
• Reducción de frecuencia de línea en SutterPatch
• Amplificador lock-in por software en SutterPatch para mediciones de capacitancia de alta resolución
• Ancho de banda alto que permite la caracterización de las señales más rápidas
• Tres rangos de retroalimentación del cabezal para grabaciones de patch clamp de un solo canal y de célula completa
• Circuitería de compensación digital integral que proporciona la máxima precisión y fidelidad de la señal
• El software SutterPatch® incluido ofrece gestión de datos versátil, navegación intuitiva y análisis de datos simplificado.



Accesorios

Punto de Tierra
El Punto de Tierra (#505673) proporciona conexiones confiables y de baja resistencia para una configuración de tierra en estrella, el método comprobado para evitar bucles de tierra en cualquier configuración de electrofisiología. Acepta 9 conectores banana + 8 cables pelados de hasta calibre 10 o conectores banana. La base se monta directamente en mesas de aire imperiales o métricas con los tornillos ¼-20 y M6 incluidos. Fabricado en latón macizo mecanizado con conectores banana/abrazadera chapados.

Panel de expansión dPatch

Manual de usuario

Manual de operación dPatch & SutterPatch

INFORMACIÓN DEL PRODUCTO

Comparación con la marca aX
Folleto Dynamic Clamp
Folleto de ventas dPatch (versión en inglés)
Folleto de ventas SutterPatch®
Comparación de sistemas amplificadores Sutter

PUBLICACIONES CIENTÍFICAS

Experimentos de interés que involucran sistemas amplificadores Sutter Instrument y software SutterPatch®

Capítulo del libro: Tecnología de Patch Clamp en el siglo veintiuno
En: Dallas M., Bell D. (eds) Patch Clamp Electrophysiology. Métodos en Biología Molecular, vol 2188. Humana, Nueva York, NY

VIDEOS

WEBINAR: Clamp Dinámico y Análisis Cruzado de Experimentos

Video Informativo de SutterPatch

Recorrido por SutterPatch: #1 Introducción

Recorrido por SutterPatch: #2 Control del Amplificador

Recorrido por SutterPatch: #3 Rutinas

Recorrido por SutterPatch: #4 Navegador de Datos y Metadatos

Recorrido por SutterPatch: #5 Módulos de Aplicación

Preguntas frecuentes

Q: ¿Cómo se compara el dPatch® con otros amplificadores en el mercado?
A: El dPatch utiliza una arquitectura digital de última generación. Al convertir la señal de analógica a digital cerca del cabezal, preservamos la integridad de la señal tanto como es posible. Casi todas las especificaciones de ruido del dPatch superan a las de todos los demás amplificadores en el mercado. Además, el dPatch constituye un sistema completo de patch clamp, todo el hardware y software de adquisición de datos están incluidos, y no se requiere hardware externo para el clamp dinámico. (vea nuestra hoja de comparación)

Q: ¿Por qué el dPatch no tiene refrigeración activa?
A: La refrigeración activa causa numerosos problemas que en realidad generan más "ruido" a largo plazo. El calor generado por las celdas Peltier provoca deriva térmica en los manipuladores, haciendo casi imposible mantener el parche mientras se trabaja con un solo canal. Como empresa que fabrica micromanipuladores, somos muy sensibles al rendimiento del sistema dentro de un equipo completo de electrofisiología. La refrigeración activa puede ayudar a obtener una especificación de ruido ligeramente mejor en papel, pero en el mundo real las desventajas superan con creces la pequeña ganancia en especificaciones (Vea la Hoja de Comparación). Además, la vida útil limitada de los elementos Peltier genera preocupaciones de fiabilidad que consideramos inaceptables.

Q: ¿Necesito comprar un digitalizador o software con el dPatch?
A: No, porque el dPatch es inherentemente un diseño digital, no es necesario un digitalizador adicional. El software SutterPatch® y una licencia para IgorPro están incluidos con cada sistema dPatch. El dPatch incluye todo lo que necesita para comenzar a realizar experimentos.

Q: ¿Puedo adaptar un segundo cabezal a mi sistema dPatch de un solo cabezal más adelante?
A: Sí, las unidades de cabezal/preamplificador dPatch son intercambiables y autónomas. Toda la información de calibración y ajuste se almacena directamente en la unidad de cabezal/preamplificador y se lee durante el inicio. Esto facilita añadir un segundo cabezal.

Q: ¿Los cabezales encajan en mi micromanipulador existente?
A: Todos los cabezales Sutter Instrument vienen con un ajuste estándar de cola de milano. Este ajuste fue introducido conjuntamente por Sutter Instrument y Axon Instruments hace casi 30 años y desde entonces ha sido adoptado por la mayoría de los fabricantes de amplificadores de patch clamp y micromanipuladores. Esto hace que los cabezales Sutter sean un reemplazo directo en un equipo existente, en la mayoría de los casos sin siquiera requerir ajustes.

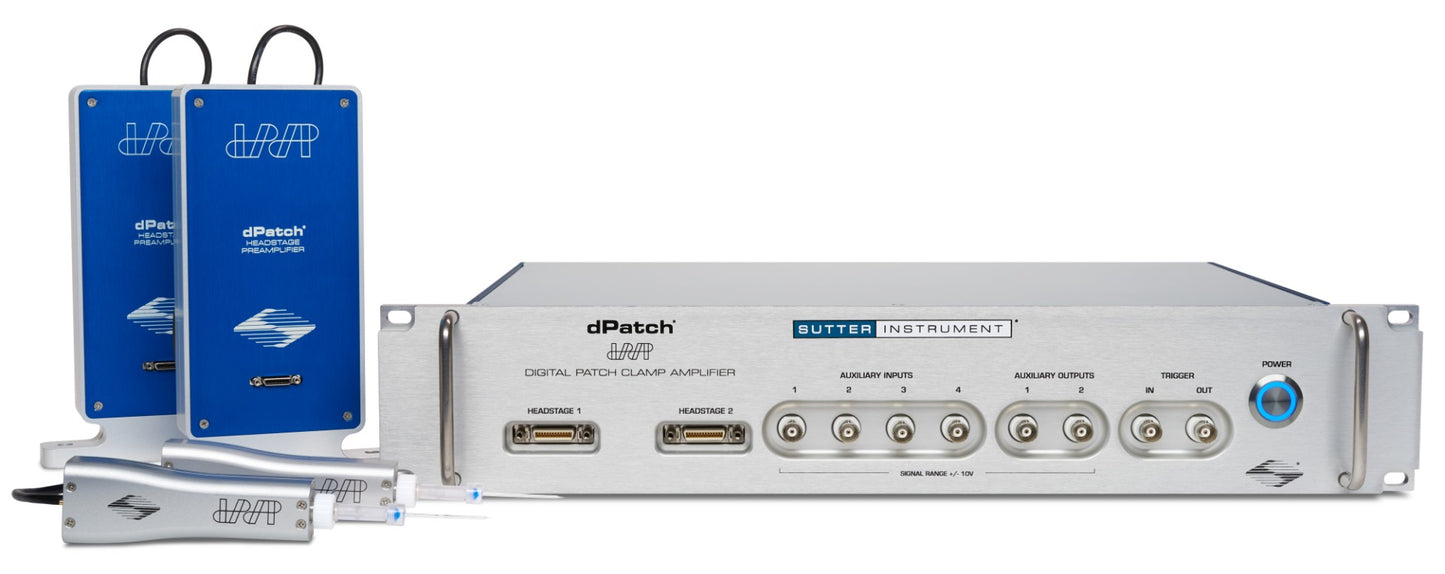

El amplificador integrado digital dPatch es un sistema controlado por computadora con una o dos cabezas optimizado para aplicaciones de grabación tanto de un solo canal como de célula completa.

panel trasero de dPatch. (Haga clic para ver más grande)



Amplificador

• La arquitectura de hardware permite que toda la conversión de datos se realice cerca de la preparación, lejos de fuentes conocidas de ruido, como fuentes de alimentación y circuitos digitales de alta velocidad.
• Modos clamp de voltaje y clamp de corriente verdadero con conmutación inteligente entre modos para evitar artefactos de corriente
• Tres opciones de elementos de retroalimentación para cabeza para optimizar tanto grabaciones de un solo canal como de célula completa

Retroalimentación Elemento	Rango	Analógico Ancho de banda	Ruido Ancho de banda 10 kHz	Pipeta Compensación Rango	En serie Resistencia Rango	Célula Capacitancia Rango
Capacitivo	±20 nA	1 MHz	< 0.22 pArms	20 pF	N/A*	N/A*
500 MΩ	±20 nA	> 250 kHz	< 0.7 pArms	20 pF	100 MΩ	100 pF
50 MΩ	±200 nA	> 250 kHz	< 2.3 pArms	20 pF	10 MΩ	1000 pF

^* El rango de retroalimentación capacitiva está optimizado para grabaciones en modo clamp de voltaje de un solo canal. La compensación de célula completa y el modo clamp de corriente están deshabilitados con este rango.

• Rutinas automáticas de compensación para compensación de pipeta, compensación de célula completa y compensación de resistencia en serie
• Predicción y corrección de resistencia en serie programables de forma independiente
• Filtro Bessel de 8 polos 0.1, 0.2, 0.5, 1, 2, 5, 10, 20, 50, 100, 250, 500, 1000 kHz
• Procesamiento de señal de la salida del filtro para aumentar la resolución y reducir el tamaño del archivo de datos
• Resolución superior a 22 bits con filtro configurado a 1 kHz
• Alto rango dinámico de los convertidores analógico a digital elimina la necesidad de etapas de ganancia de salida variables
• Potencial de mantenimiento ±1000 mV
• Compensación de puente en modo clamp de corriente y compensación de capacitancia de la pipeta
• Seguimiento lento del potencial de mantenimiento compensa la deriva durante grabaciones en modo clamp de corriente



Adquisición de datos

• Sistema de adquisición de datos integrado elimina la necesidad de una tarjeta de adquisición de datos externa
• Tasa de muestreo de 5 MHz por cabeza, resolución de 22 bits
• 8 entradas analógicas auxiliares, 16 bits totalmente diferenciales, ±10 V, cada una muestreada continuamente a 200 kHz
• 4 salidas analógicas, 16 bits, ±10 V cada una actualizada continuamente a 250 kHz
• 16 salidas digitales (TTL) cada una funcionando a 250 kHz
• Disparador IN / Disparador OUT independiente para la sincronización de instrumentación externa
• Conexión única SuperSpeed USB 3.0 controla la adquisición de datos y el amplificador
• Formas de onda de comando complejas
• La adquisición de datos puede iniciarse mediante un reloj interno de microsegundos o un disparador externo (TTL)



Software SutterPatch

• Construido sobre la base de Igor Pro 8 (WaveMetrics, Inc.)
• Paradigmas y Rutinas proporcionan control experimental completo
• Editor de formas de onda para la creación fácil incluso de los patrones de estímulo más complejos o plantillas definidas por el usuario
• Associated Metadata almacena toda la información relevante sobre su experimento
• Rutinas completas de análisis de datos y gráficos de calidad para publicación
• Reducción rápida en línea de la frecuencia de la red eléctrica
• Funciona en Windows 10 o posterior (64 bits), o Macintosh OS X 10.11 (El Capitan) o versiones más recientes

Captura de pantalla del software SutterPatch

ESPECIFICACIONES TÉCNICAS

Dimensiones
dPatch: 19 in x 11 in x 3.5 in | 48.2 cm x 28 cm x 9 cm

dPatch Preamplifier: 7.6 in x 3.5 in x 1.2 in | 19.5 cm x 9 cm x 3 cm

dPatch Headstage: 3.7 in x 1.1 in x 0.66 in | 9.5 cm x 2.9 cm x 1.7 cm

Peso
dPatch: 15 lbs | 6.8 kg

Eléctrico
110/240 Voltios
Línea eléctrica de 50/60 Hertz

*Patente No. US 10,393,727 B2

Cumple con RoHS

Certificado CE DPATCH



REQUISITOS DEL SISTEMA

Configuración mínima:

• Windows 10 (64 bits), o MacOS: 10.11, El Capitan o posterior¹
• Procesador: i5 de doble núcleo²
• Memoria: 8 GB
• Unidad de estado sólido (SSD): 500 GB o más
• Resolución de pantalla: 1024 x 768 (XGA)
• 1 puerto USB 3.0 SuperSpeed disponible (en la placa principal, no en una tarjeta PCIx o similar)³

Configuración recomendada para anchos de banda de >50 kHz:

• Windows 10 (64 bits), o MacOS: 10.11, El Capitan o posterior¹
• Procesador: i5 de doble núcleo²
• Memoria: 16 GB
• Unidad de estado sólido (SSD): 500 GB o más
• Resolución de pantalla 1920 x 1080 (Full HD)
• 1 puerto USB 3.0 SuperSpeed disponible (en la placa principal, no en una tarjeta PCIx o similar)³

Sistema de gestión y análisis de adquisición de datos SUTTERPATCH®: Incluido con todos los sistemas amplificadores Sutter Instrument

¹ No se admiten sistemas operativos instalados dentro de plataformas de software de virtualización como VMware y Parallels.

² En este momento, WaveMetrics no admite completamente Igor Pro en computadoras Mac basadas en la arquitectura Apple Silicon M1. Consulte https://www.wavemetrics.com/news/igor-and-apple-arm-processors para detalles técnicos. Experimentos preliminares indican que el software SutterPatch funciona en estas computadoras, tanto con Igor Pro 8 como 9, y con cada uno de los sistemas amplificadores Sutter conectados. Sin embargo, como con cada nueva tecnología, no podemos excluir completamente incompatibilidades.

³ Los puertos USB 3.0 son compatibles con las especificaciones USB 2.0 High Speed.
No se admiten los puertos USB 2.0 ‘full-speed’ más lentos, que a veces se encuentran en PCs Windows más antiguos o tarjetas de expansión USB.

Para verificar USB 2.0 High Speed o USB 3.0 en una computadora PC con Windows, busque en el Panel de control > Administrador de dispositivos > sección Controladores de bus serie universal los controladores de host “Mejorados”. Como esto no proporciona información de mapeo a los puertos físicos de la computadora, y puede haber una mezcla de versiones de puertos USB, debe verificar el rendimiento operativo de cada puerto USB para USB 2.0/3.0 High Speed. Como indicador visual, los puertos USB 3.0 suelen estar codificados en color azul.

No se admiten concentradores USB. No se recomiendan las tarjetas de expansión USB, incluso si cumplen formalmente con las especificaciones High Speed o Super Speed. A menudo están configuradas arquitectónicamente como concentradores USB y pueden provocar errores intermitentes de transferencia que son difíciles de solucionar.
