Uso de microelectrodos metálicos recubiertos con parileno
Preguntas frecuentes
La longitud total de cualquier sistema de electrodos se determina principalmente por la profundidad del tejido que se desea registrar o estimular y el sistema de microposicionamiento que se emplea. Las microsondas de tungsteno vienen en longitudes de 76 mm o 125 mm (no se ve 125 um en el sitio web de WPI) o se pueden pedir a medida en cualquier longitud menor a 5 pulgadas. El platino/iridio típicamente viene en longitudes de dos pulgadas y el acero inoxidable en longitudes de 51 mm, pero cualquiera de los dos también puede especificarse en longitudes más cortas o en longitudes mayores usando acero inoxidable y tubos de poliamida. Debido al alto costo del iridio puro, siempre se monta en tubos de acero inoxidable y poliamida y típicamente mide 50 mm de largo.
- ¿Cuál es el grosor del aislamiento?
Todos los electrodos, excepto el microelectrodo de tungsteno perfil Extra Fino de 3 pulgadas, que tiene un recubrimiento de 1 micrón de aislamiento de Parylene-C, tienen 3 micrones de Parylene-C. Se ha demostrado que este grosor funciona mejor para casi todos los perfiles de punta de electrodo que ofrecemos. Seleccionamos 3 micrones para proporcionar un perfil de punta suficientemente pequeño para acercarse a los elementos neuronales, facilitar la inserción del electrodo y minimizar la atenuación en electrodos de mayor impedancia. La atenuación de la señal puede ocurrir como resultado de un cortocircuito capacitivo al grabar con microelectrodos de mayor impedancia en estructuras profundas, por lo que puede ser necesario un aislamiento adicional en forma de los microelectrodos KT y de poliimida de WPI. El perfil Extra Fino (por ejemplo, TM31C10) para los electrodos de tungsteno de 3 pulgadas ofrece una punta de microelectrodo extremadamente fina, excelente para grabar en estructuras celulares pequeñas y densamente agrupadas.
- ¿Qué impedancia o exposición de punta necesito?
Debido a nuestro proceso único de fabricación y las propiedades especiales del Parylene-C, podemos exponer cualquier microelectrodo con precisión y reproducibilidad microscópica. Cada microelectrodo se expone individualmente bajo un microscopio de alta potencia, se inspecciona y se caracteriza eléctricamente. Nuestros microelectrodos tienen un valor de impedancia más bajo para la misma exposición de la punta que otros electrodos disponibles comercialmente. Por lo tanto, se recomienda que quienes no hayan usado nuestros electrodos antes especifiquen un rango de impedancia para seleccionar el mejor valor de impedancia para su aplicación. Además, dado que hemos estado suministrando microelectrodos a investigadores durante más de 30 años, podemos ofrecer asesoramiento experto para seleccionar el mejor diseño de electrodo para su paradigma experimental. Por favor, contáctenos y proporcione información sobre los requisitos de su investigador. No hay cargo adicional por especificar un rango de valores de impedancia para cualquier caja de microelectrodos.
- ¿Qué perfil de punta es el mejor para mi aplicación?
Ofrecemos una variedad de alternativas de punta para aquellos que prefieren un perfil de electrodo especializado para su investigación. La selección de la punta puede proporcionar cambios sutiles pero importantes en el rendimiento del electrodo, como se describe a continuación. Se recomienda que los usuarios primerizos consideren experimentar con diferentes perfiles de punta para determinar cuál funciona mejor para sus protocolos de registro o estimulación. A-Estándar Nuestro perfil de punta estándar presenta un punto afilado pero robusto que ofrece un rendimiento versátil y un equilibrio efectivo entre penetración y durabilidad. El perfil de punta más utilizado, recomendamos nuestra punta estándar para la mayoría de las aplicaciones de registro neural, aunque también es eficaz para la mayoría de los protocolos de estimulación. Empleamos un método de exposición en arco que proporciona un rendimiento preciso y consistente, así como una amplia gama de impedancias disponibles. Aunque este método resulta en una pequeña variabilidad en la impedancia de un electrodo a otro, la mayoría de los investigadores lo encuentran muy aceptable para su aplicación. Para quienes necesitan una exposición de punta más exacta, ofrecemos un servicio de exposición láser por un pequeño costo adicional. Por favor contáctenos si considera que este servicio es adecuado para usted. B-Despuntado Nuestros electrodos despuntados están diseñados para tener una punta más redondeada, con forma de bala. Para muchas aplicaciones, la punta despuntada puede ofrecer un rendimiento superior en estimulación, ya que su perfil más corto puede hacer que el electrodo actúe más como una fuente puntual y proporcione un mejor aislamiento. Muchos investigadores consideran que este perfil ofrece mayor selectividad que los perfiles convencionales de punta más afilada y es más apropiado para protocolos de estimulación de mayor intensidad. Algunos investigadores también han reportado observaciones de que el uso de puntas despuntadas conduce a menos ocurrencias de células perforadas. F-Extra fina Nuestro perfil de punta extra fina presenta un afilado significativamente más pronunciado, así como una capa de aislamiento más delgada. Este tipo de electrodo se usa comúnmente para preparaciones superficiales donde es necesario registrar poblaciones celulares pequeñas y densamente agrupadas, como las capas estriadas de las cortezas visual y auditiva. Debido a la naturaleza muy delicada de estas puntas, solo están disponibles en electrodos de tungsteno, con una longitud de 3 pulgadas (76 mm) y diámetros de eje de 0.003" y 0.005" (75 y 125 micrones). Para penetraciones mayores a 4 mm en las que la impedancia de la punta es mayor a 1.5 MΩ, recomendamos especificar una capa adicional de tubo de poliamida para reducir el desvío capacitivo y aumentar la rigidez del electrodo. H-Tratado con calor Nuestros electrodos tratados con calor están destinados a aquellos investigadores que deben penetrar sus sondas a través de membranas resistentes, como la duramadre de mamíferos grandes. Al aplicar una fuente de calor cerca de la punta del electrodo bajo un microscopio, tenemos la capacidad de proporcionar un electrodo con una punta de afilado más gradual que nuestro perfil estándar, además de endurecer el aislamiento de polímero cerca de la punta. Estas modificaciones permiten que el electrodo se empuje más fácilmente a través de membranas resistentes y con menor riesgo de daño en la punta y el aislamiento.
- ¿Problemas para leer la impedancia de sus microelectrodos metálicos?
- Revise su medidor de impedancia, tal vez esté midiendo los valores de impedancia a una frecuencia diferente a 1 kilohercio.
- Verifique si su medidor de impedancia no tiene un circuito de muestra y retención, en cuyo caso la impedancia se mide inmediatamente al presionar el botón de prueba y la impedancia no tiene oportunidad de estabilizarse.
- Normalmente la impedancia disminuirá después de unos minutos de que el electrodo esté en la solución salina.
- A veces los electrodos pueden oxidarse aumentando la impedancia, en cuyo caso recomendamos aplicar entre -3 y -4.5 voltios a través del electrodo en solución salina para limpiar y desoxidar el electrodo.
- ¿Qué configuración de electrodo necesito?

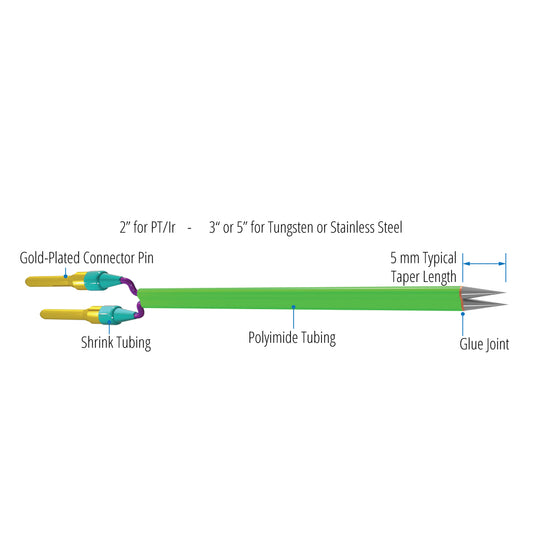

Actualmente ofrecemos tres configuraciones diferentes de electrodos, aunque en el pasado hemos fabricado muchos diseños personalizados para clientes. Al observar cómo son nuestros números de parte para nuestras sondas, como se ve en la sección de Productos, notará que tienen un número de parte como WE30031.0A5. La parte 00 del número de parte especifica la configuración del microelectrodo. Electrodos monopolares - 00 implica que no hay montaje especial, con la sonda afilada aislada con Parylene-C, teniendo la longitud, ancho, perfil de punta e impedancia según lo especificado en las tablas para ordenar sus electrodos. Electrodos con tubo de poliamida - PT que han sido montados en tubo de poliamida para aumentar la rigidez y proporcionar un grosor adicional de aislamiento. Este montaje se recomienda típicamente cuando electrodos de impedancia bastante alta deben penetrar capas más profundas del cerebro o médula espinal. ST especifica nuestros electrodos bipolares o estereotrodes. Estos electrodos, cuando se ordenan con impedancias menores a 0.5 megaohmios, son excelentes para localizar campos de corriente de estimulación. Estereotrodes de impedancia más alta son excelentes para mejorar el aislamiento de elementos neuronales individuales mediante la grabación simultánea de múltiples unidades en dos microelectrodos muy cercanos. La separación de las puntas suele ser igual al diámetro del eje de uno de los electrodos usados para fabricar el estereotrodo. Se dispone de diferentes separaciones de punta bajo pedido.
- ¿Qué tipo de conectores se usan con nuestros electrodos?
Los conectores de pines 5482, 5483 están unidos al extremo distal de nuestros electrodos. Puede comprar estos conectores así como el conector hembra, M202, haciendo clic aquí y yendo a nuestra página de accesorios. Muchos usuarios prefieren usar nuestros electrodos sin ningún conector, lo cual está bien. Simplemente retiraremos los conectores por usted si lo solicita. No hay descuento por esto ya que los conectores se colocan al inicio de nuestro proceso de fabricación.
- ¿Cuáles son las exposiciones de punta para diferentes valores de impedancia del electrodo?
Las exposiciones de punta para perfiles de punta "H" con afilado por calor tienen aproximadamente un 15 a 20 por ciento MÁS exposición. Las exposiciones de punta para perfiles de punta "B" romos tienen aproximadamente un 15 a 20 por ciento MENOS exposición. Las exposiciones de punta para perfiles de punta "F" extra finos tienen aproximadamente un 10 a 15 por ciento MÁS exposición.
- ¿Problemas para leer la impedancia de sus microelectrodos metálicos?
- Revise su medidor de impedancia, tal vez esté midiendo los valores de impedancia a una frecuencia diferente a 1 kilohercio.
- Verifique si su medidor de impedancia no tiene un circuito de muestra y retención, en cuyo caso la impedancia se mide inmediatamente al presionar el botón de prueba y la impedancia no tiene oportunidad de estabilizarse.
- Normalmente la impedancia disminuirá después de unos minutos de que el electrodo esté en la solución salina.
- A veces los electrodos pueden oxidarse aumentando la impedancia, en cuyo caso recomendamos aplicar entre -3 y -4.5 voltios a través del electrodo en solución salina para limpiar y desoxidar el electrodo.
