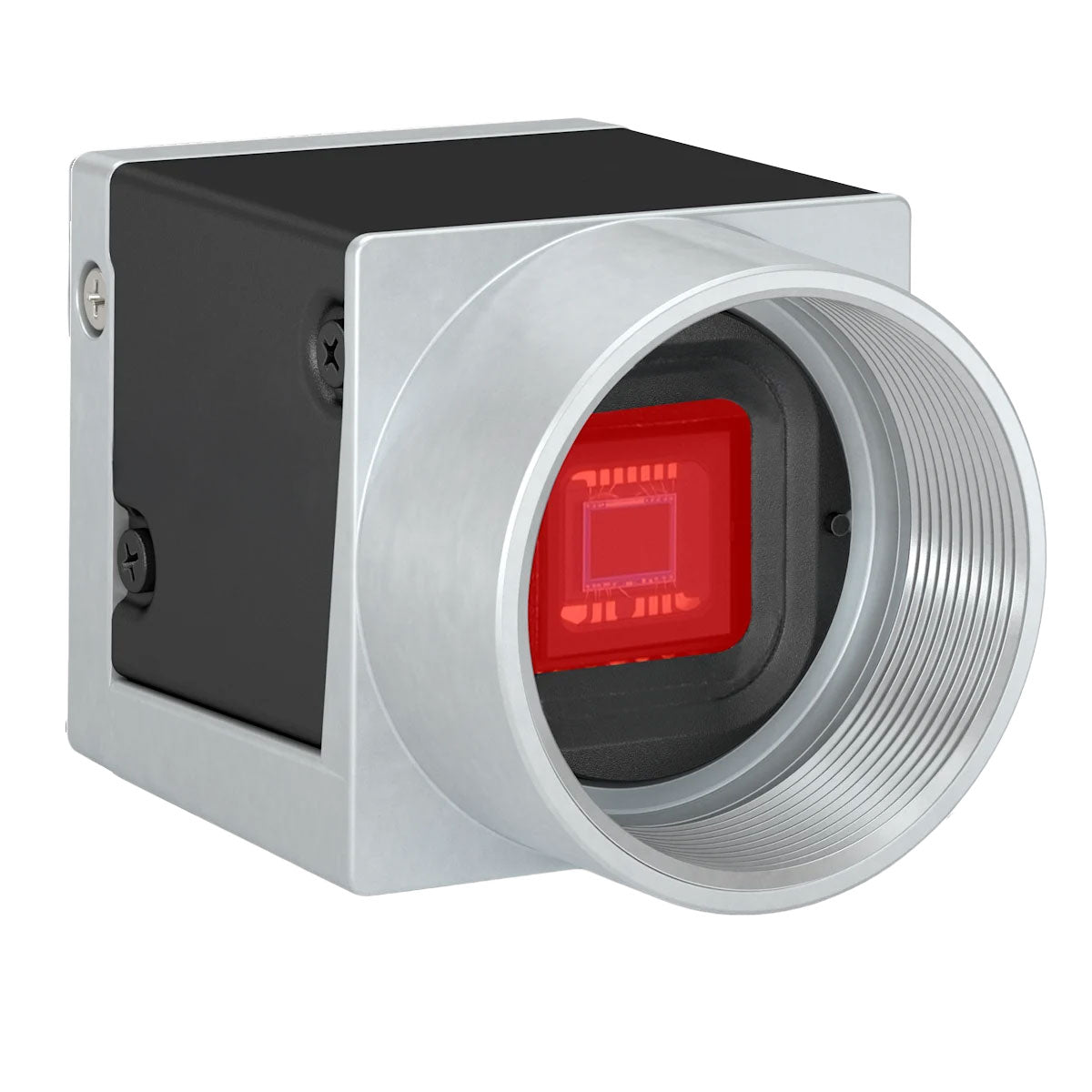

Cámara Microscopio USB CMOS

Opciones de Cámaras USB CMOS a Color

Código de pedido	Descripción
USBCAM1-2	Cámara Microscopio USB CMOS, Sensor 1/2"
USBCAM1-1-8	Cámara Microscopio USB CMOS, Sensor 1/1.8"
USBCAM1-3	Cámara Microscopio USB CMOS, Sensor 1/3"

Nota

• 3.0USB (506021) está incluido con su sistema USBCAM.
• Cables de E/S no incluidos/no requeridos para la operación.



Características

Diseño simple que permite un montaje sencillo y sin complicaciones en su microscopio. Conéctese a una fuente de monitor mediante USB para visualizar su sujeto. Disponible en tamaños de sensor 1/1.8”, 1/2" y 1/3”.

• Funcionalidad Automática: Permite que la cámara encuentre la configuración óptima para tiempo de exposición, ganancia y balance de blancos, por ejemplo. Esto simplifica la integración de la cámara en su aplicación.
• Creación de Color: Esta función permite corregir artefactos en imágenes a color sin afectar las estructuras en la imagen.
• Ajuste de Imagen: Ajuste los valores de píxel sin pérdida de calidad usando Nivel Negro, Desplazamiento Digital y otras funciones estándar.
• Entradas/Salidas Digitales: Controle la cámara mediante comandos de disparo o use la cámara para controlar componentes de su sistema de visión, como iluminación o codificadores.
• Utilización de Información: Use información adicional de Chunks y Eventos para optimizar su automatización.
• Control Inteligente de Luz (SLP): Controle la iluminación directamente con la cámara. Sincronizando el modo flash y ajustando los niveles de brillo, puede lograr rápidamente condiciones de iluminación precisas y acortar el tiempo de desarrollo de su aplicación.
• Secuenciador: Programe procesos secuenciales en la cámara para controlar la adquisición y el preprocesamiento de imágenes en tiempo real.
• Reducción de Datos: Use las funciones de Binning, Decimación o ROI para una reducción de datos personalizada.

Manual de Cámara Microscopio USB CMOS

Características	USBCAM1-2	USBCAM1-1-8	USBCAM1-3
Resolución	1280 px x 1024 px (1.3MP)	3088 px x 2064 px (6.4MP)	1456 x 1088 (resolución completa) / 1440 x 1080 (resolución predeterminada) – 1.6MP *Puede cambiar la resolución modificando el ROI de la imagen.
Tipo de Sensor	onsemi PYTHON NOIP1SE1300A CMOS de escaneo progresivo Obturador global	Sony IMX178LQJ-C CMOS de escaneo progresivo Obturador rodante	Sony IMX273LQR-C CMOS de escaneo progresivo Obturador global
Formato del Sensor	1/2”	1/1.8”	1/3”
Diagonal Efectiva del Sensor	7.9mm	8.92mm	6.3mm
Tamaño de Píxel (H x V)	4.8 x 4.8 µm	2.4 x 2.4 µm	3.45 x 3.45 μm
Frecuencia de Cuadros	203 fps (en modo rápido de lectura del sensor) 169 fps (en modo normal de lectura del sensor)	59.6 fps (Modo de Límite de Ancho de Banda del Dispositivo desactivado) 56.4 fps (configuración predeterminada)	227 fps
Mono / Color	Color
Formato de Píxel	*Consulte la Hoja de Datos de Formatos de Píxel en Recursos
Interfaz de Datos de Imagen	USB 3.0, máx. nominal 5 Gbit/s (SuperSpeed)
Sincronización	Mediante disparador hardware Mediante disparador software Mediante modo libre
Control del tiempo de exposición	Mediante disparador hardware Programable vía la API de la cámara
Requisitos de alimentación de la cámara	≈3.0 W (típico) @ 5 VCC ≈3.3 W (máx.)
Líneas de E/S	1 línea de entrada optoacoplada 1 línea de salida optoacoplada 2 líneas de E/S de propósito general (GPIO)
Montura de lente	Montura C
Tamaño (L x W x H)	29.3 x 29 x 29 mm (sin montaje de lente ni conectores) 48.2 x 29 x 29 mm (con montaje de lente y conectores)
Peso	80g
Conformidad	CE (incluye RoHS), EAC, UKCA, UL Listed, FCC, GenICam 2.x (incluyendo PFNC 2.x y SFNC 2.x), IP30, USB3 Vision, REACH, KC *Consulte la documentación de conformidad en el manual del usuario
Software	Suite de software Basler pylon (versión 4.0 o superior) Disponible para Windows, Linux x86, Linux ARM, macOS y Android

Respuesta espectral

USBCAM1-2

*La curva de respuesta espectral excluye las características del lente, la fuente de luz y el filtro de corte IR.

USBCAM1-1-8

*La curva de respuesta espectral excluye las características del lente, la fuente de luz y el filtro de corte IR.

USBCAM1-3

*La curva de respuesta espectral excluye las características del lente, la fuente de luz y el filtro de corte IR.

Filtro de corte IR

Las cámaras a color están equipadas con un filtro de corte IR. El filtro está montado en un soporte dentro del montaje del lente.
El filtro de corte IR tiene las siguientes características espectrales:

Longitud de onda [nm]	Transmitancia
450–610	Tmin > 90 %
450–620	Tavg > 93 %
645 ± 10	T = 50 %
700–1070	Tmax < 4 %
690–1070	Tavg < 1 %

Especificaciones mecánicas

Dimensiones de la cámara y puntos de montaje:

Requisitos

Requisitos ambientales: temperatura y humedad

Temperatura de la carcasa durante la operación	0–50 °C (32–122 °F)
Humedad durante la operación	20–80 %, relativa, sin condensación
Temperatura de almacenamiento	-20–80 °C (-4–176 °F)
Humedad de almacenamiento	20–80 %, relativa, sin condensación
Temperatura de la carcasa según UL 60950-1	máx. 70 °C (158 °F)
Temperatura ambiente según UL 60950-1	máx. 30 °C (86 °F)

Alimentación de la cámara

Debe suministrar alimentación a la cámara que cumpla con la especificación Universal Serial Bus 3.0. El voltaje nominal de operación de la cámara es 5 VCC, efectivo en el conector de la cámara.

Línea de entrada I/O optoacoplada

Voltaje	Descripción
30 VDC	Máximo absoluto. Este voltaje nunca debe ser excedido. Hacerlo puede dañar la cámara y anula la garantía.
0–24 VDC	Rango seguro de operación.
0–1.4 VCC	Indica un 0 lógico (con inversor deshabilitado).
>1.4–2.2 VCC	Región donde ocurre la transición del nivel lógico; el estado lógico no está definido en esta región.
>2.2 VCC	Indica un 1 lógico (con inversor deshabilitado).

• Corriente mínima: 5 mA
• Consumo actual: 5–15 mA
• Si la cámara está conectada a un dispositivo PLC, Basler recomienda usar un cable que ajuste el nivel de voltaje del PLC al de la cámara.

Línea de salida de Entrada/Salida optoacoplada

Voltaje	Descripción
30 VDC	Máximo absoluto. Este voltaje nunca debe ser excedido. Hacerlo puede dañar la cámara y anula la garantía.
3.3–24 VDC	Rango seguro de operación.
<3.3 VDC	Salida de Entrada/Salida poco confiable.

• Corriente de fuga: <60 µA. La fuga real depende de la temperatura de operación y la variación de producción de los componentes electrónicos.
• Corriente máxima de carga: 50 mA
• Corriente mínima de carga: No especificada. Considere lo siguiente:

  • La corriente de fuga tendrá un efecto más fuerte cuando las corrientes de carga sean bajas.
  • El retardo de propagación de la salida aumenta a medida que disminuyen las corrientes de carga.
  • Los circuitos de mayor impedancia tienden a ser más susceptibles a EMI.
  • Corrientes más altas causan caídas de voltaje mayores en cables largos.

Líneas de Entrada/Salida de Propósito General

Voltaje	Descripción
30 VDC	Máximo absoluto. Este voltaje nunca debe ser excedido. Hacerlo puede dañar la cámara y anula la garantía.
0–24 VDC	Rango seguro de operación. El voltaje mínimo externo pull-up es 3.3 VDC.
0–0.8 VDC	Indica un 0 lógico (con inversor deshabilitado).
>0.8–2.0 VDC	Región donde ocurre la transición del nivel lógico; el estado lógico no está definido en esta región.
>2.0 VDC	Indica un 1 lógico (con inversor deshabilitado).

• Consumo de corriente (nivel alto): <100 μA
• Corriente de absorción: Su aplicación debe poder aceptar 2 mA de corriente de absorción desde la línea de entrada GPIO sin exceder 0.8 VDC.

Operación como salida

Voltaje	Descripción
30 VDC	Máximo absoluto. Este voltaje nunca debe ser excedido. Hacerlo puede dañar la cámara y anula la garantía.
3.3–24 VDC	Rango seguro de operación.
<3.3 VDC	Salida de Entrada/Salida poco confiable.

• Resistencia interna pull-up: ≈2 kΩ, con colector abierto. Muchas aplicaciones deberán proveer una resistencia pull-up adicional.
• Voltaje residual (estado "encendido"): ≈0.4 VDC a 50 mA y 25 °C (77 °F) de temperatura del alojamiento. El voltaje residual real depende de la temperatura de operación, corriente de carga y variación de producción de los componentes electrónicos.
• Corriente de fuga: <60 µA. La fuga real depende de la temperatura de operación y la variación de producción de los componentes electrónicos.
• Corriente máxima de carga: 50 mA
• Corriente mínima de carga: No especificada. Considere lo siguiente:

  • La corriente de fuga tendrá un efecto más fuerte cuando las corrientes de carga sean bajas.
  • El retardo de propagación de la salida aumenta a medida que disminuyen las corrientes de carga.
  • Los circuitos de mayor impedancia tienden a ser más susceptibles a EMI.
  • Corrientes más altas causan caídas de voltaje mayores en cables largos.

Requisitos del cable

Cable USB 3.0

• Use un cable USB 3.0 de alta calidad con conector Micro-B.
• Para evitar interferencias electromagnéticas (EMI), los cables deben estar apantallados, según lo especificado en el estándar USB 3.0.

*Se recomienda usar el cable USB 3.0 incluido con la cámara

Interfaz física

Asignación de pines del conector

Pin	Línea	Función
1	Línea 3	Línea de Entrada/Salida de Propósito General (GPIO)
2	Línea 1	Línea de entrada de Entrada/Salida optoacoplada
3	Línea 4	Línea de Entrada/Salida de Propósito General (GPIO)
4	Línea 2	Línea de salida de Entrada/Salida optoacoplada
5	-	Tierra para líneas de Entrada/Salida optoacopladas
6	-	Tierra para líneas de Entrada/Salida de Propósito General (GPIO)
