Características
- Conector macho
- Pellet de media celda
- Sin puerto de presión
- Tapa de rosca
Opciones
| Código de pedido |
Tamaño |
| MEH3S10 |
1.0 mm |
| MEH3S12 |
1.2 mm |
| MEH3S15 |
1.5 mm |
| MEH3S20 |
2.0 mm |
Detalles

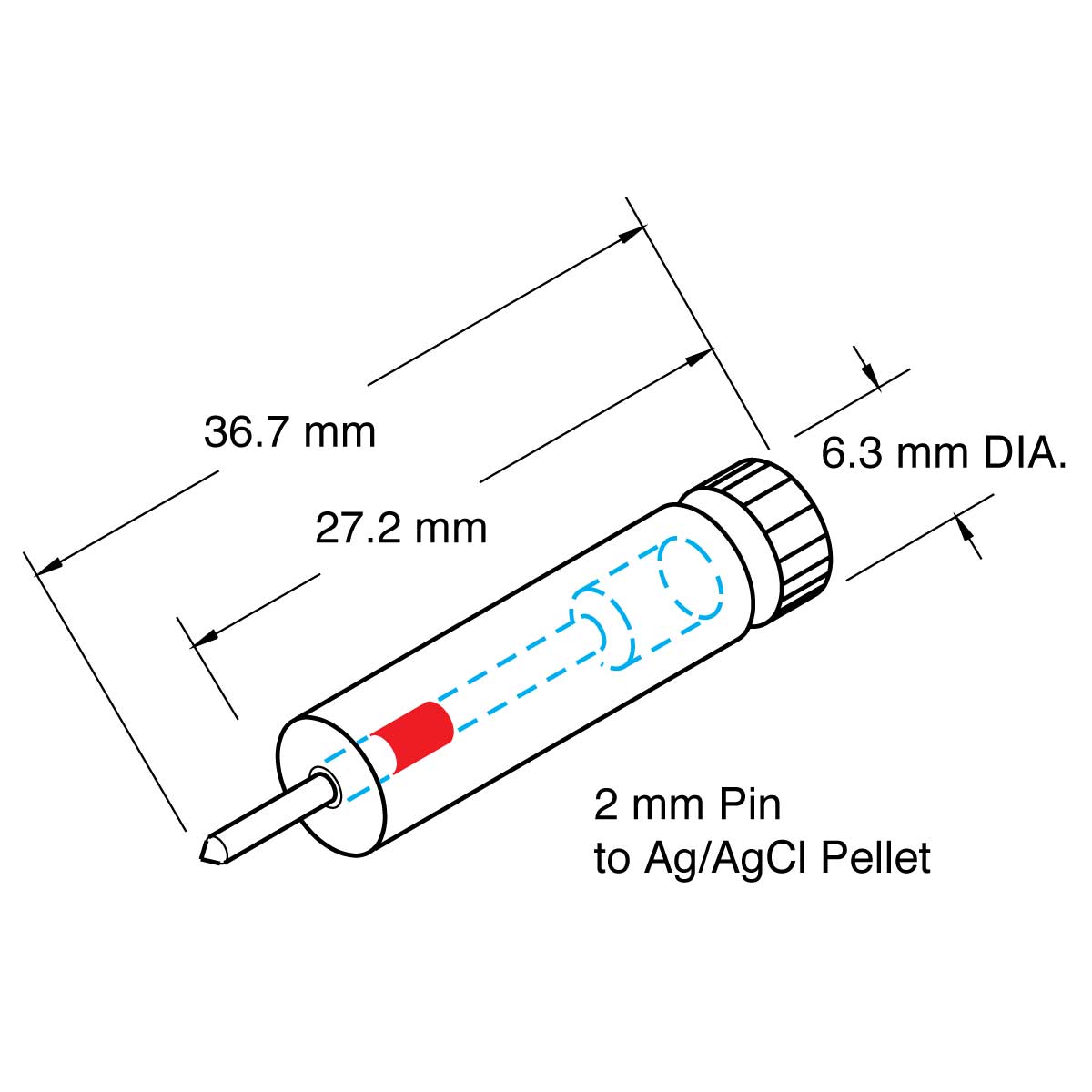

Los portaelectrodos de microelectrodos WPI™ - medias celdas - acoplan micropipetas de vidrio llenas de fluido a amplificadores de alta impedancia de entrada. Un pellet de Ag/AgCl (o un alambre de plata) moldeado en el cuerpo del portaelectrodo proporciona un potencial estable. La conexión eléctrica se realiza mediante pines macho de 2 mm o enchufes hembra de 2 mm. La pipeta puede montarse axialmente o en ángulo recto respecto al portaelectrodo. Las pipetas se sujetan con tapas de rosca o juntas de goma (sin tapas). Llenar los portaelectrodos de microelectrodos WPI con electrolitos que contengan cloruro resulta en un potencial estable del electrodo. Los electrolitos adecuados incluyen KCl, NaCl y CaCl2. Los portaelectrodos se suministran para tubos capilares simples estándar de WPI con diámetros exteriores de 1.0, 1.2, 1.5 y 2.0 mm. (Consulte a WPI para diseños personalizados para otros diámetros de vidrio). El estilo de portaelectrodo que seleccione dependerá de su aplicación experimental, espacio e instrumentación.
Conexiones eléctricas y ángulo
Determine la conexión eléctrica requerida en el portaelectrodo: por ejemplo, si desea conectar el portaelectrodo a un pin de 2 mm, debe seleccionar un portaelectrodo equipado con un enchufe de 2 mm. La mayoría de las sondas WPI requieren un portaelectrodo equipado con un enchufe de 2 mm. Decida la alineación requerida de la conexión eléctrica: ya sea en línea con la pipeta de vidrio o en ángulo recto respecto a ella. Las consideraciones de espacio en su configuración experimental y los requisitos impuestos por otros equipos suelen determinar qué alineación es la adecuada.
Junta de goma vs tapa de rosca
Determine si desea sujetar la pipeta de vidrio con una junta de goma (por ejemplo, MEH1S) o una tapa de rosca (por ejemplo, MEH3S). Las juntas de goma facilitan la inserción y extracción de las pipetas de vidrio, mientras que las tapas de rosca proporcionan un montaje más seguro para micropipetas.
Pellet vs alambre
Elija un portaelectrodo con un alambre de plata o un pellet de plata/cloruro de plata para el acoplamiento metal/líquido. Los pellets de plata/cloruro de plata proporcionan una línea base más estable y con bajo ruido, lo cual es importante para grabaciones DC de bajo ruido. Los pellets requieren que la pipeta de vidrio y el portaelectrodo estén libres de burbujas de aire para lograr una buena conexión. Los portaelectrodos con alambre de plata son duraderos y más fáciles de usar cuando el portaelectrodo está equipado con un puerto de presión, ya que el fluido en la pipeta no tiene que llenarse hasta la parte superior para lograr una buena conexión eléctrica.
Opciones de puerto de presión
Elija un portaelectrodo equipado con un puerto de presión solo cuando desee inyectar líquido a presión desde la pipeta. Hay dos tipos de puertos disponibles: 2.0 mm de diámetro exterior y el estándar tipo "jeringa" luer. Se recomienda a menudo el puerto luer porque facilita mucho el montaje y desmontaje. Cada portaelectrodo equipado con luer incluye conexiones rápidas para cuatro tamaños comunes de tubos (1/16", 3/32", 1/8", 5/32" de diámetro interior).
Montaje en un micromanipulador
Algunos preamplificadores o cabezales no WPI no pueden montarse en micromanipuladores. En tales casos, un portaelectrodo equipado con una varilla (por ejemplo, MEH8) permite montar el portaelectrodo cómodamente en un micromanipulador.
