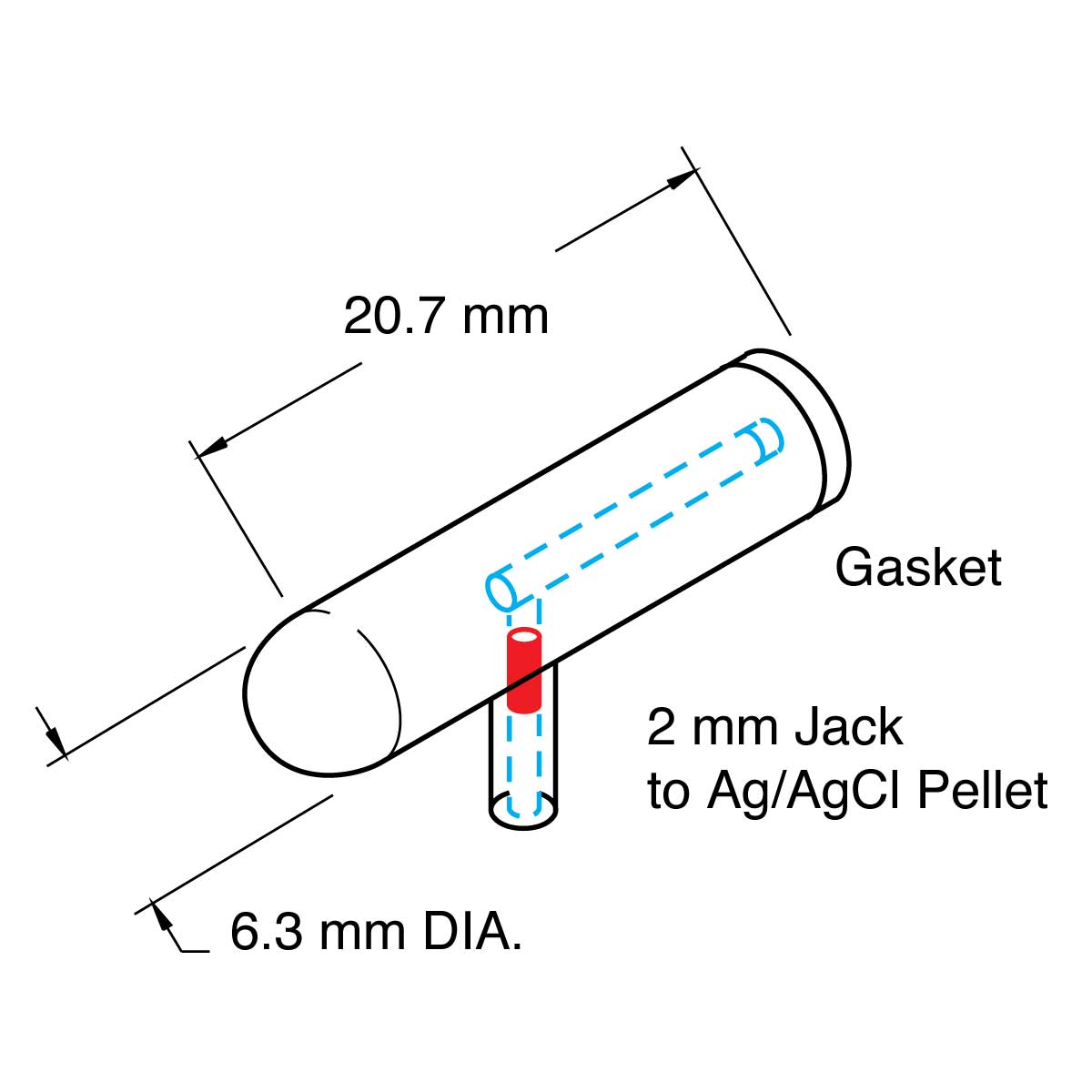

Soporte para Microelectrodo (MEH1RF)

Características

• Conector hembra
• Pellet de media celda
• Sin puerto de presión, sin tapa

Opciones

Detalles

Para uso con estos productos WPI: SYS-705, SYS-773, 767, 721, FD223

Todos los portadores se suministran para tubos capilares simples estándar de WPI con diámetros exteriores de 1.0, 1.2, 1.5 y 2.0 mm. Por favor, especifique el diámetro del vidrio que está utilizando al realizar su pedido.

Características

Los portadores de microelectrodos-media celda de WPI™ acoplan micropipetas de vidrio llenas de fluido a amplificadores de alta impedancia de entrada. Un pellet de Ag/AgCl (o un alambre de plata) moldeado en el cuerpo del portador proporciona un potencial estable. La conexión eléctrica se realiza mediante pines macho de 2 mm o enchufes hembra de 2 mm. La pipeta puede montarse axialmente o en ángulo recto respecto al portador. Las pipetas se sujetan con tapas de rosca o juntas de goma (sin tapas). Llenar los portadores de microelectrodos WPI con electrolitos que contengan cloruro resulta en un potencial estable del electrodo. Los electrolitos adecuados incluyen KCl, NaCl y CaCl2. Los portadores se suministran para tubos capilares simples estándar de WPI con diámetros exteriores de 1.0, 1.2, 1.5 y 2.0 mm. (Consulte a WPI para diseños personalizados con otros diámetros de vidrio.) El estilo de portador que seleccione dependerá de su aplicación experimental, espacio e instrumentación.

Conexiones eléctricas y ángulo

Determine la conexión eléctrica requerida en el portador: por ejemplo, si desea conectar el portador a un pin de 2 mm, debe seleccionar un portador equipado con un enchufe de 2 mm. La mayoría de las sondas WPI requieren un portador equipado con un enchufe de 2 mm. Decida la alineación requerida de la conexión eléctrica: ya sea en línea con la pipeta de vidrio o en ángulo recto respecto a ella. Las consideraciones de espacio en su configuración experimental y los requisitos impuestos por otros equipos suelen determinar qué alineación es la adecuada.

Junta de goma vs tapa de rosca

Determine si desea sujetar la pipeta de vidrio con una junta de goma (por ejemplo, MEH1S) o una tapa de rosca (por ejemplo, MEH3S). Las juntas de goma facilitan la inserción y extracción de las pipetas de vidrio, mientras que las tapas de rosca proporcionan un montaje más seguro para micropipetas.

Pellet vs alambre

Elija un portador con un alambre de plata o un pellet de plata/cloruro de plata para el acoplamiento metal/líquido. Los pellets de plata/cloruro de plata proporcionan una línea base más estable y con bajo ruido, lo cual es importante para grabaciones DC de bajo ruido. Los pellets requieren que la pipeta de vidrio y el portador estén libres de burbujas de aire para lograr una buena conexión. Los portadores con alambre de plata son duraderos y más fáciles de usar cuando el portador está equipado con un puerto de presión, porque el fluido en la pipeta no tiene que llenarse hasta la parte superior para lograr una buena conexión eléctrica.

Opciones de puerto de presión

Elija un portador equipado con un puerto de presión solo cuando desee inyectar líquido a presión desde la pipeta. Hay dos tipos de puertos disponibles: 2.0 mm de diámetro exterior y el estándar tipo "jeringa" luer. El puerto luer se recomienda a menudo porque facilita mucho el montaje y desmontaje. Los accesorios luer de conexión rápida para cuatro tamaños comunes de tubos (1/16", 3/32", 1/8", 5/32" de diámetro interior) se incluyen con cada portador equipado con luer.

Manual de instrucciones del portador/media celda
