Uso de microelectrodos metálicos recubiertos con parileno
Preguntas frecuentes
La longitud total de cualquier sistema de electrodos se determina principalmente por la profundidad del tejido que se desea registrar o estimular y el sistema de microavance que se emplea. Las microsondas de tungsteno vienen en longitudes de 76 mm o 125 mm (no se ve 125 µm en el sitio web de WPI) o pueden pedirse a medida en cualquier longitud menor a 5 pulgadas. El platino/iridio suele venir en longitudes de dos pulgadas y el acero inoxidable en longitudes de 51 mm, pero ambos también pueden especificarse en longitudes más cortas o más largas usando acero inoxidable y tubos de poliimida. Debido al alto costo del iridio puro, siempre se monta en acero inoxidable y tubos de poliimida y típicamente mide 50 mm de largo.
- ¿Cuál es el grosor del aislamiento?
Todos los electrodos, excepto la microsonda de tungsteno Extra Fina de 3 pulgadas con perfil F, que tiene un recubrimiento de 1 micrón de aislamiento de Parylene-C, tienen 3 micrones de Parylene-C. Se ha demostrado que este grosor funciona mejor para casi todos los perfiles de punta de electrodos que ofrecemos. Seleccionamos 3 micrones para proporcionar un perfil de punta suficientemente pequeño para acercarse a los elementos neuronales, facilitar la inserción del electrodo y minimizar la atenuación en electrodos de alta impedancia. La atenuación de la señal puede ocurrir debido a un cortocircuito capacitivo al grabar con microsondas de alta impedancia en estructuras profundas, por lo que puede ser necesario un aislamiento adicional en forma de microsondas KT de WPI con poliimida. El perfil Extra Fino (ej. TM31C10) para los electrodos de tungsteno de 3 pulgadas ofrece una punta de microsonda extremadamente fina, excelente para grabar en estructuras celulares pequeñas y densamente agrupadas.
- ¿Qué impedancia o exposición de punta necesito?
Gracias a nuestro proceso de fabricación único y las propiedades especiales del Parylene-C, podemos exponer cualquier microsonda con precisión y reproducibilidad microscópica. Cada microsonda se expone individualmente bajo un microscopio de alta potencia, se inspecciona y se caracteriza eléctricamente. Nuestras microsondas tienen un valor de impedancia más bajo para la misma exposición de punta que otros electrodos disponibles comercialmente. Por ello, recomendamos a quienes no han usado nuestros electrodos antes que especifiquen un rango de impedancia para seleccionar el mejor valor para su aplicación. Además, como llevamos más de 30 años suministrando microsondas a investigadores, podemos ofrecer asesoría experta para elegir el mejor diseño de electrodo para su paradigma experimental. Por favor, contáctenos y proporcione información sobre los requisitos de su investigación. No hay cargo adicional por especificar un rango de valores de impedancia para cualquier caja de microsondas.
- ¿Qué perfil de punta es mejor para mi aplicación?
Ofrecemos una variedad de alternativas de punta para quienes prefieren un perfil especializado para su investigación. La selección de la punta puede proporcionar cambios sutiles pero importantes en el rendimiento del electrodo, como se describe a continuación. Recomendamos que los usuarios primerizos experimenten con diferentes perfiles para determinar cuál funciona mejor para sus protocolos de grabación o estimulación. A-Estándar Nuestro perfil estándar presenta una punta afilada pero robusta que ofrece un rendimiento versátil y un equilibrio efectivo entre penetración y durabilidad. Es el perfil de punta más utilizado; recomendamos nuestro perfil estándar para la mayoría de aplicaciones de grabación neural, aunque también es efectivo para la mayoría de protocolos de estimulación. Empleamos un método de exposición por arco que proporciona un rendimiento preciso y consistente, así como un rango muy amplio de impedancias disponibles. Aunque este método genera una pequeña variabilidad en la impedancia entre electrodos, la mayoría de los investigadores lo consideran muy aceptable para su aplicación. Para quienes necesitan una exposición de punta más exacta, ofrecemos un servicio de exposición láser por un pequeño costo adicional. Por favor, contáctenos si cree que este servicio es adecuado para usted. B-Despuntado Nuestros electrodos despuntados están diseñados con una punta más redondeada, en forma de bala. Para muchas aplicaciones, la punta despuntada puede ofrecer un mejor rendimiento en estimulación, ya que su perfil más corto puede hacer que el electrodo actúe más como una fuente puntual y proporcione mejor aislamiento. Muchos investigadores consideran que este perfil ofrece mayor selectividad que los perfiles convencionales más afilados y es más adecuado para protocolos de estimulación de alta intensidad. Algunos investigadores también han observado que el uso de puntas despuntadas reduce la cantidad de células perforadas. F-Extra fino Nuestro perfil de punta extra fina presenta un afilado significativamente mayor y una capa de aislamiento más delgada. Este tipo de electrodo se usa comúnmente en preparaciones superficiales donde es necesario grabar poblaciones celulares pequeñas y densamente agrupadas, como las capas estriadas de las cortezas visual y auditiva. Debido a la naturaleza muy delicada de estas puntas, solo están disponibles en electrodos de tungsteno, en longitud de 3 pulgadas (76 mm) y con diámetros de eje de 0.003" y 0.005" (75 y 125 micrones). Para penetraciones mayores a 4 mm en las que la impedancia de la punta es superior a 1.5 MΩ, recomendamos especificar una capa adicional de tubo de poliimida para reducir el cortocircuito capacitivo y aumentar la rigidez del electrodo. H-Tratado térmicamente Nuestros electrodos tratados térmicamente están destinados a investigadores que deben penetrar sus sondas a través de membranas resistentes, como la duramadre de mamíferos grandes. Aplicando una fuente de calor cerca de la punta del electrodo bajo un microscopio, podemos proporcionar un electrodo con una punta de afilado más gradual que nuestro perfil estándar, además de endurecer el aislamiento de polímero cerca de la punta. Estas modificaciones permiten que el electrodo atraviese membranas resistentes con mayor facilidad y menor riesgo de daño en la punta y el aislamiento.
- ¿Problemas para leer la impedancia de sus microelectrodos metálicos?
- Revise su medidor de impedancia; tal vez esté midiendo a una frecuencia diferente a 1 kilohertz.
- Verifique si su medidor de impedancia no tiene un circuito de muestreo y retención, ya que en ese caso la impedancia se mide inmediatamente al presionar el botón de prueba y no tiene tiempo para estabilizarse.
- Generalmente, la impedancia disminuye después de unos minutos de que el electrodo está en solución salina.
- A veces los electrodos pueden oxidarse aumentando la impedancia; en ese caso recomendamos aplicar entre -3 y -4.5 voltios a través del electrodo en solución salina para limpiarlo y desoxidar el electrodo.
- ¿Qué configuración de electrodo necesito?

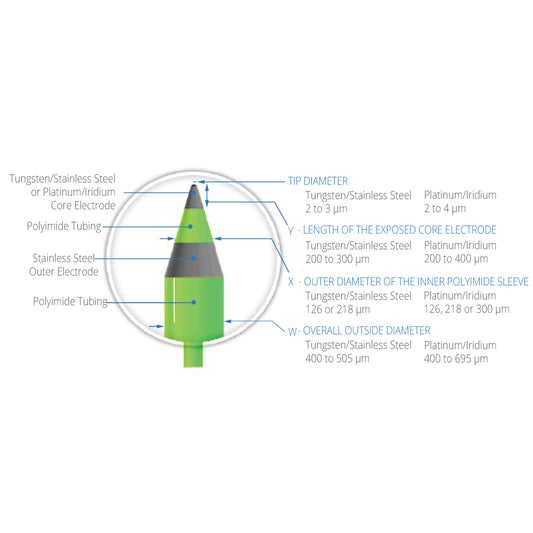

Actualmente ofrecemos tres configuraciones diferentes de electrodos, aunque en el pasado hemos fabricado muchos diseños personalizados para clientes. Al observar nuestros números de parte para las sondas, como se ve en la sección de Productos, notará que tienen un número como WE30031.0A5. La parte "00" del número especifica la configuración de la microsonda. Electrodos monopolares - 00 Indica que no hay montaje especial, con la sonda afilada aislada con Parylene-C, con la longitud, ancho, perfil de punta e impedancia especificados en las tablas para ordenar sus electrodos. Tubo de poliimida - PT Electrodos montados en tubo de poliimida para aumentar la rigidez y proporcionar mayor grosor de aislamiento. Este montaje se recomienda cuando electrodos de impedancia bastante alta deben penetrar capas profundas del cerebro o médula espinal. ST Especifica nuestros electrodos bipolares o estereotrodes. Estos electrodos, cuando se piden con impedancias menores a 0.5 megaohmios, son excelentes para localizar campos de corriente de estimulación. Los estereotrodes de mayor impedancia son excelentes para mejorar el aislamiento de elementos neuronales individuales mediante la grabación simultánea de múltiples unidades en dos microelectrodos muy cercanos. La separación entre puntas suele ser igual al diámetro del eje de uno de los electrodos usados para fabricar el estereotrodo. Se puede solicitar una separación diferente.
- ¿Qué tipo de conectores se usan con nuestros electrodos?
Los conectores de pines 5482 y 5483 se fijan al extremo distal de nuestros electrodos. Puede comprar estos conectores así como el conector hembra, M202, haciendo clic aquí y yendo a nuestra página de accesorios. Muchos usuarios prefieren usar nuestros electrodos sin ningún conector, lo cual está bien. Simplemente retiraremos los conectores si lo solicita. No hay descuento por esto ya que los conectores se fijan al inicio de nuestro proceso de fabricación.
- ¿Cuáles son las exposiciones de punta para diferentes valores de impedancia del electrodo?
Las exposiciones de punta para perfiles de punta con afilado térmico "H" tienen aproximadamente un 15 a 20 por ciento MÁS exposición. Las exposiciones de punta para perfiles de punta despuntados "B" tienen aproximadamente un 15 a 20 por ciento MENOS exposición. Las exposiciones de punta para perfiles de punta extra fina "F" tienen aproximadamente un 10 a 15 por ciento MÁS exposición.
