Verwendung von parylenbeschichteten Metallmikroelektroden
FAQ
- Welche Länge benötige ich?
Die Gesamtlänge eines Elektroden-Systems wird hauptsächlich durch die Tiefe des Gewebes bestimmt, das aufgezeichnet oder stimuliert werden soll, sowie durch das verwendete Mikromanipulatorsystem. Wolfram-Mikrosonden sind in Längen von 76 mm oder 125 mm erhältlich (125 µm sind auf der WPI-Website nicht gelistet) oder können in jeder Länge unter 5 Zoll individuell bestellt werden. Platin/Iridium ist typischerweise in zwei Zoll Länge erhältlich, Edelstahl in 51 mm, aber beide können auch in kürzeren Längen oder in längeren Längen mit Edelstahl- und Polyimid-Schläuchen spezifiziert werden. Aufgrund der hohen Kosten von reinem Iridium wird es immer in Edelstahl- und Polyimid-Schläuchen montiert und ist typischerweise 50 mm lang.
- Wie dick ist die Isolierung?
Alle Elektroden außer der 3 Zoll Extra Fine-F Profil Wolfram-Mikrosonde, die eine 1 Mikrometer dicke Parylene-C-Isolierung hat, besitzen 3 Mikrometer Parylene-C. Es hat sich gezeigt, dass diese Dicke für die meisten von uns angebotenen Elektroden-Spitzenprofile am besten funktioniert. Wir haben 3 Mikrometer gewählt, um ein ausreichend kleines Spitzenprofil zu bieten, um nahe an neuronale Elemente heranzukommen, die Einführbarkeit der Elektrode zu erleichtern und die Dämpfung bei Elektroden mit höherem Widerstand zu minimieren. Die Signalabschwächung kann durch kapazitive Abschirmung bei der Aufzeichnung mit Mikrosonden mit höherem Widerstand in tiefen Strukturen auftreten, daher kann zusätzliche Isolierung in Form von WPI’s KT-Polyimid-Mikrosonden erforderlich sein. Das Extra Fine Profil (z.B. TM31C10) für die 3 Zoll Wolfram-Elektroden bietet eine extrem feine Mikrosondenspitze, die sich hervorragend für Aufzeichnungen aus kleinen, dicht gepackten Zellstrukturen eignet.
- Welchen Spitzenwiderstand oder welche Exposition benötige ich?
Dank unseres einzigartigen Herstellungsprozesses und der besonderen Eigenschaften von Parylene-C können wir jede Mikrosonde mit mikroskopischer Präzision und Reproduzierbarkeit freilegen. Jede Mikrosonde wird einzeln unter einem Hochleistungsmikroskop freigelegt, inspiziert und elektrisch charakterisiert. Unsere Mikrosonden haben einen niedrigeren Widerstandswert bei gleicher Spitzenexposition als andere kommerziell erhältliche Elektroden. Daher empfehlen wir Anwendern, die unsere Elektroden noch nicht verwendet haben, einen Bereich von Widerstandswerten anzugeben, um den besten Wert für ihre Anwendung auszuwählen. Da wir Mikrosonden seit über 30 Jahren an Forscher liefern, können wir auch fachkundige Beratung bei der Auswahl des besten Elektroden-Designs für Ihr Experiment bieten. Bitte kontaktieren Sie uns und geben Sie Informationen zu den Anforderungen Ihres Forschungsprojekts an. Für die Angabe eines Widerstandsbereichs für eine Box Mikrosonden fallen keine zusätzlichen Kosten an.
- Welches Spitzenprofil ist am besten für meine Anwendung?
Wir bieten verschiedene Spitzenprofile für diejenigen an, die ein spezialisiertes Elektrodenprofil für ihre Forschung bevorzugen. Die Spitzenwahl kann subtile, aber wichtige Veränderungen in der Leistung der Elektrode bewirken, wie unten beschrieben. Es wird empfohlen, dass Erstnutzer mit verschiedenen Spitzenprofilen experimentieren, um herauszufinden, welches am besten für ihre Aufzeichnungs- oder Stimulationsprotokolle geeignet ist. A-Standard Unser Standard-Spitzenprofil hat eine scharfe, aber robuste Spitze, die vielseitige Leistung und eine effektive Balance zwischen Eindringtiefe und Haltbarkeit bietet. Das am häufigsten verwendete Spitzenprofil empfehlen wir für die meisten neuronalen Aufzeichnungsanwendungen, es ist aber auch für die meisten Stimulationsprotokolle geeignet. Wir verwenden eine Bogenfreilegungsmethode, die präzise und konsistente Leistung sowie eine sehr breite Palette verfügbarer Widerstände bietet. Obwohl diese Methode eine geringe Variabilität des Widerstands von Elektrode zu Elektrode verursacht, finden die meisten Forscher dies für ihre Anwendung akzeptabel. Für diejenigen, die eine genauere Spitzenfreilegung benötigen, bieten wir einen Laserfreilegungsservice gegen einen kleinen Aufpreis an. Bitte kontaktieren Sie uns, wenn Sie diesen Service wünschen. B-Abgerundet Unsere abgerundeten Elektroden sind so konstruiert, dass sie eine rundere, kugelförmige Spitze haben. Für viele Anwendungen kann die abgerundete Spitze eine überlegene Stimulationsleistung bieten, da ihr kürzeres Profil dazu führt, dass die Elektrode eher als Punktquelle wirkt und eine verbesserte Isolation bietet. Viele Forscher empfinden dieses Profil als selektiver als die konventionell schärferen Spitzenprofile und als besser geeignet für Stimulationsprotokolle mit höherer Intensität. Einige Forscher berichten auch, dass die Verwendung abgerundeter Spitzen zu weniger Zellpunktionen führt. F-Extra fein Unser extra-feines Spitzenprofil hat eine deutlich schärfere Verjüngung sowie eine dünnere Isolationsschicht. Diese Elektrode wird häufig für flache Präparationen verwendet, bei denen Aufzeichnungen aus kleinen, dicht gepackten Zellpopulationen erforderlich sind, wie den striaten Schichten des visuellen und auditorischen Kortex. Aufgrund der sehr empfindlichen Natur dieser Spitzen sind sie nur in Wolfram-Elektroden in 3 Zoll (76 mm) Länge und mit Schaftdurchmessern von 0,003" und 0,005" (75 und 125 Mikrometer) erhältlich. Für Eindringtiefen über 4 mm, bei denen der Spitzenwiderstand größer als 1,5 MΩ ist, empfehlen wir die Angabe einer zusätzlichen Polyimid-Schicht, um kapazitive Abschirmung zu reduzieren und die Steifigkeit der Elektrode zu erhöhen. H-Wärmebehandelt Unsere wärmebehandelten Elektroden sind für Forscher gedacht, die ihre Sonden durch harte Membranen wie die Dura mater größerer Säugetiere führen müssen. Durch das Anlegen einer Wärmequelle nahe der Elektrodenspitze unter dem Mikroskop können wir eine Elektrode mit einer allmählicheren Verjüngung als unser Standardprofil herstellen und gleichzeitig die Polymerisolierung nahe der Spitze härten. Diese Modifikationen erleichtern das Durchdringen harter Membranen und verringern das Risiko von Spitzen- und Isolationsschäden.
- Probleme beim Ablesen des Widerstands Ihrer Metallmikroelektroden?
- Überprüfen Sie Ihren Widerstandsmesser, möglicherweise messen Sie die Werte bei einer anderen Frequenz als 1 Kilohertz.
- Prüfen Sie, ob Ihr Widerstandsmesser keinen Sample-and-Hold-Schaltkreis hat, da in diesem Fall der Widerstand sofort nach Drücken der Testtaste gemessen wird und sich der Wert nicht stabilisieren kann.
- Normalerweise sinkt der Widerstand nach einigen Minuten im Kochsalzlösung.
- Manchmal oxidieren die Elektroden und erhöhen den Widerstand. In diesem Fall empfehlen wir, etwa -3 bis -4,5 Volt über die Elektrode in Kochsalzlösung zu leiten, um die Elektrode zu reinigen und zu deoxidieren.
- Welche Elektrodenkonfiguration benötige ich?

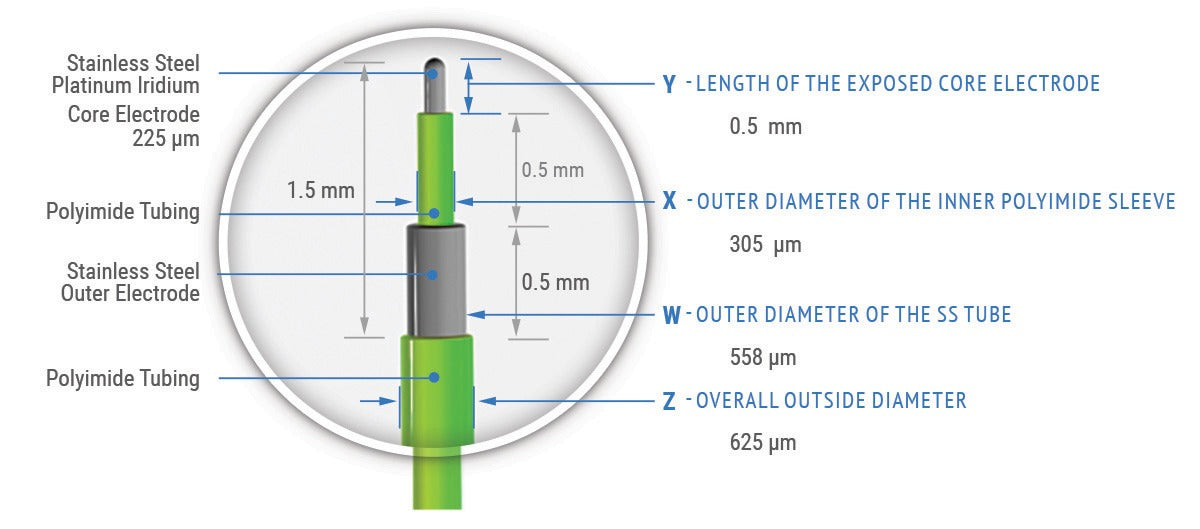

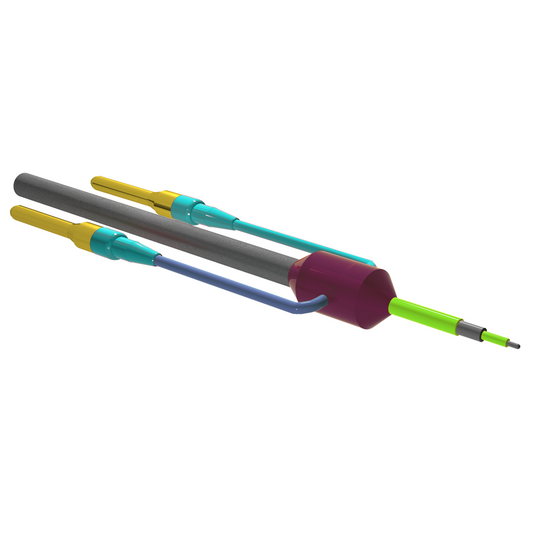

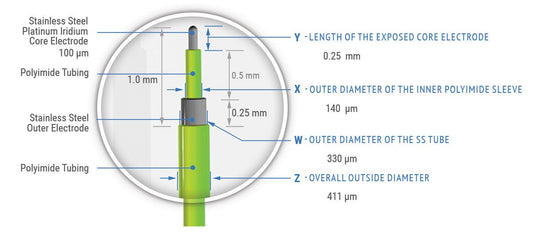

Derzeit bieten wir drei verschiedene Elektrodenkonfigurationen an, obwohl wir in der Vergangenheit viele kundenspezifische Designs gefertigt haben. Wenn Sie sich unsere Teilenummern für unsere Sonden ansehen, wie unter dem Produktabschnitt gezeigt, haben sie eine Nummer wie WE30031.0A5. Der Teil "00" in der Teilenummer gibt die Mikrosondenkonfiguration an. Monopolare Elektroden - 00 Bedeutet keine spezielle Montage, die geschärfte Sonde ist mit Parylene-C isoliert und hat die in den Tabellen angegebenen Länge, Breite, Spitzenprofil und Widerstand. Polyimid-Schläuche - PT Elektroden, die in Polyimid-Schläuchen montiert sind, um die Steifigkeit zu erhöhen und eine zusätzliche Isolationsdicke zu bieten. Diese Montage wird typischerweise empfohlen, wenn Elektroden mit relativ hohem Widerstand tiefere Hirn- oder Rückenmarksschichten durchdringen müssen. ST Gibt unsere bipolaren oder Stereotroden an. Diese Elektroden sind bei Widerständen unter 0,5 MΩ hervorragend zur Lokalisierung von Stimulationsstromfeldern geeignet. Höherohmige Stereotroden sind ideal, um die Isolierung einzelner neuronaler Elemente durch gleichzeitige Aufzeichnung mehrerer Einheiten auf zwei eng beieinander liegenden Mikroelektroden zu verbessern. Der Spitzenabstand entspricht typischerweise dem Schaftdurchmesser einer der Elektroden, die zur Herstellung der Stereotrode verwendet werden. Andere Spitzenabstände sind auf Anfrage erhältlich.
- Welche Steckertypen werden mit unseren Elektroden verwendet?
Die 5482, 5483 Stiftstecker sind am distalen Ende unserer Elektroden angebracht. Sie können diese Stecker sowie den passenden Stecker M202 erwerben, indem Sie hier klicken und zu unserer Zubehörseite gehen. Viele Anwender bevorzugen es, unsere Elektroden ohne Stecker zu verwenden, was in Ordnung ist. Wir entfernen die Stecker auf Wunsch einfach für Sie. Es gibt keinen Preisnachlass dafür, da die Stecker zu Beginn unseres Fertigungsprozesses angebracht werden.
- Wie sind die Spitzenexpositionen für verschiedene Elektrodenwiderstandswerte?
Spitzenexpositionen für Wärmeverjüngte "H"-Profile sind etwa 15 bis 20 Prozent GRÖSSER. Spitzenexpositionen für Abgerundete "B"-Profile sind etwa 15 bis 20 Prozent KLEINER. Spitzenexpositionen für Extra Feine "F"-Profile sind etwa 10 bis 15 Prozent GRÖSSER.
- Probleme beim Ablesen des Widerstands Ihrer Metallmikroelektroden?
- Überprüfen Sie Ihren Widerstandsmesser, möglicherweise messen Sie die Werte bei einer anderen Frequenz als 1 Kilohertz.
- Prüfen Sie, ob Ihr Widerstandsmesser keinen Sample-and-Hold-Schaltkreis hat, da in diesem Fall der Widerstand sofort nach Drücken der Testtaste gemessen wird und sich der Wert nicht stabilisieren kann.
- Normalerweise sinkt der Widerstand nach einigen Minuten im Kochsalzlösung.
- Manchmal oxidieren die Elektroden und erhöhen den Widerstand. In diesem Fall empfehlen wir, etwa -3 bis -4,5 Volt über die Elektrode in Kochsalzlösung zu leiten, um die Elektrode zu reinigen und zu deoxidieren.
